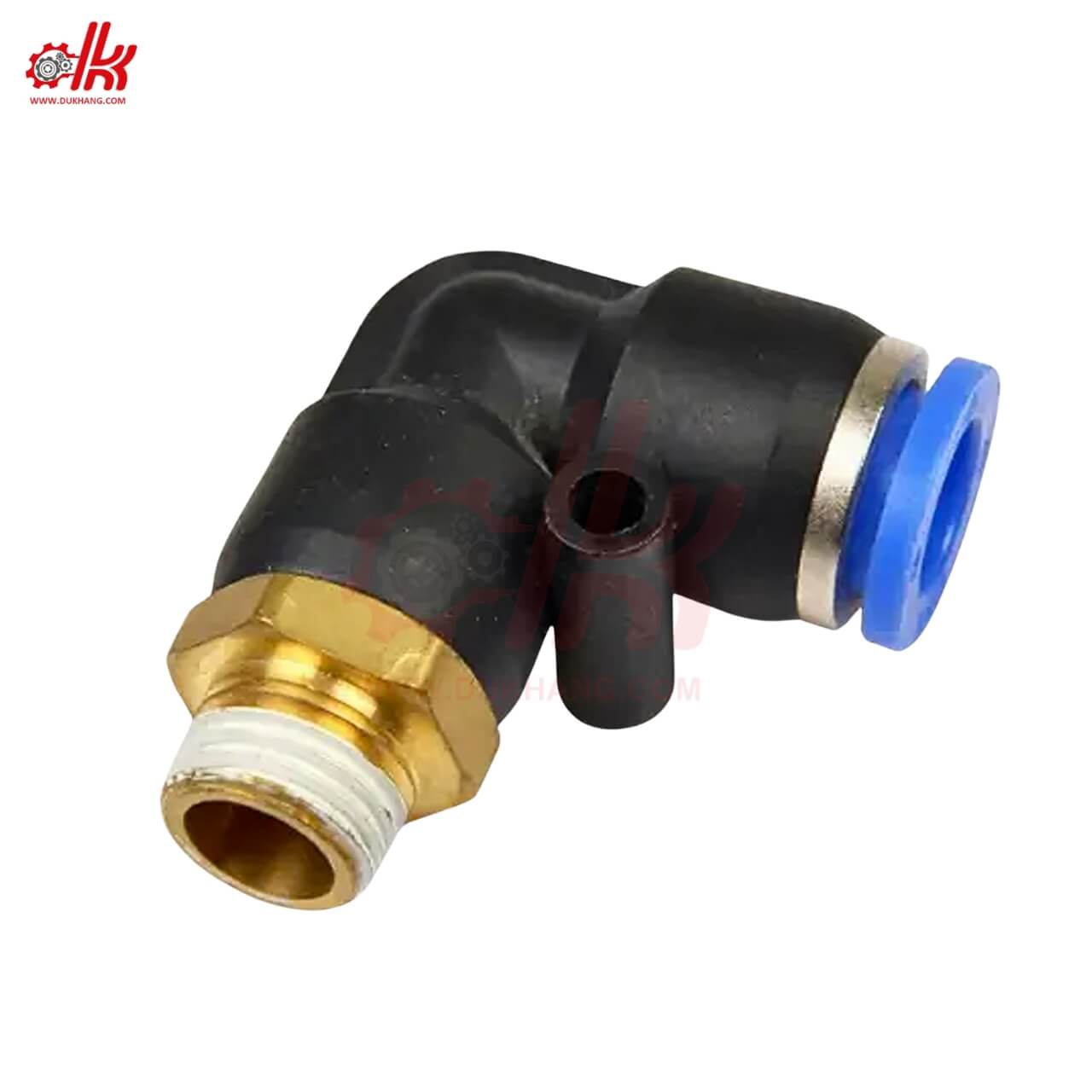

Đầu Nối Ống Cong Ren Ngoài PL

Giới Thiệu Về Đầu Nối Ống Cong Ren Ngoài PL

Trong các hệ thống khí nén hiện đại, việc kết nối các đường ống một cách linh hoạt và hiệu quả là yếu tố quan trọng để đảm bảo hoạt động ổn định và tối ưu hóa không gian. Đầu Nối Ống Cong Ren Ngoài PL là một giải pháp được thiết kế để đáp ứng nhu cầu này, mang lại khả năng kết nối ống khí nén tại các góc cong một cách chắc chắn và đáng tin cậy. Sản phẩm này thuộc dòng đầu nối nhanh, cho phép người dùng lắp đặt và tháo rời ống khí một cách dễ dàng, tiết kiệm thời gian và công sức trong quá trình vận hành cũng như bảo trì hệ thống.

Sản Phẩm Cùng Loại : Đầu nối khí nén

Thông Số Kỹ Thuật Của Đầu Nối Ống Cong Ren Ngoài PL

Để đảm bảo hiệu suất và độ bền trong các ứng dụng khí nén, việc nắm rõ các thông số kỹ thuật của Đầu Nối Ống Cong Ren Ngoài PL là rất quan trọng.

• Tên sản phẩm : Đầu Nối Ống Cong Ren Ngoài PL
• Chất liệu chính : Nhựa kỹ thuật (thân), Đồng mạ Niken (ren và chi tiết kim loại)
• Áp suất làm việc : 0 – 1.0 MPa (0 – 10 kgf/cm²)
• Áp suất chịu đựng tối đa : 1.5 MPa (15 kgf/cm²)
• Nhiệt độ làm việc : 0 – 60°C
• Môi trường làm việc : Khí nén, chân không (không dùng cho nước hoặc chất lỏng khác)
• Loại ống tương thích : Ống PU, PE, Nylon
• Tình trạng : Mới 100%

Ưu Điểm Nổi Bật Của Đầu Nối Ống Cong Ren Ngoài PL

Đầu nối ống cong ren ngoài PL được đánh giá cao nhờ vào nhiều ưu điểm vượt trội, giúp nó trở thành lựa chọn hàng đầu trong các hệ thống khí nén. Những ưu điểm này không chỉ cải thiện hiệu suất vận hành mà còn mang lại sự tiện lợi và tiết kiệm chi phí cho người sử dụng. Dưới đây là các điểm nổi bật của dòng sản phẩm này:

✅ Lắp đặt nhanh chóng và dễ dàng: Sản phẩm này sử dụng cơ chế khớp nối nhanh (push-in), cho phép người dùng kết nối hoặc tháo rời ống khí chỉ bằng một thao tác đẩy hoặc kéo đơn giản. Điều này giúp giảm đáng kể thời gian lắp đặt và bảo trì, đặc biệt trong các hệ thống phức tạp hoặc khi cần thay đổi cấu hình thường xuyên.

✅ Kết nối chắc chắn, chống rò rỉ hiệu quả: Với thiết kế vòng kẹp và vòng đệm cao su chất lượng cao, đầu nối ống cong ren ngoài PL đảm bảo giữ chặt ống khí và tạo ra một mối nối kín khít. Điều này ngăn chặn tối đa tình trạng rò rỉ khí nén, giúp duy trì áp suất ổn định và tiết kiệm năng lượng cho hệ thống.

✅ Vật liệu bền bỉ, tuổi thọ sử dụng lâu dài: Thân đầu nối được làm từ nhựa kỹ thuật chịu lực, kết hợp với phần ren bằng đồng thau mạ niken. Sự kết hợp này mang lại khả năng chống ăn mòn, chống gỉ sét và chịu được va đập tốt, giúp sản phẩm hoạt động bền bỉ trong môi trường công nghiệp khắc nghiệt.

✅ Thiết kế góc cong tối ưu không gian: Với góc cong 90 độ, đầu nối này cho phép điều hướng đường ống khí nén một cách linh hoạt trong những không gian chật hẹp. Điều này giúp tối ưu hóa bố cục hệ thống, tránh tình trạng gập ống gây cản trở dòng khí và làm tăng tính thẩm mỹ cho toàn bộ thiết bị.

✅ Đa dạng kích thước, tương thích rộng rãi: Đầu nối ống cong ren ngoài PL có sẵn với nhiều đường kính ống (Φ4, Φ6, Φ8, Φ10, Φ12, Φ14, Φ16 mm) và các loại ren ngoài tiêu chuẩn (1/8″, 1/4″, 3/8″, 1/2″, M5). Sự đa dạng này đảm bảo rằng sản phẩm có thể phù hợp với hầu hết các loại ống khí và cổng ren trên thị trường, mang lại sự linh hoạt cao trong ứng dụng.

✅ Khả năng chịu áp suất và nhiệt độ tốt: Sản phẩm được thiết kế để hoạt động ổn định trong dải áp suất từ 0 đến 1.0 MPa và nhiệt độ từ 0 đến 60°C. Điều này giúp nó đáp ứng yêu cầu của nhiều hệ thống khí nén công nghiệp, đảm bảo an toàn và hiệu quả vận hành.

✅ Chi phí hiệu quả: Nhờ độ bền cao và khả năng lắp đặt dễ dàng, sản phẩm này giúp giảm chi phí bảo trì và thay thế. Việc tối ưu hóa hiệu suất hệ thống khí nén cũng góp phần tiết kiệm năng lượng, mang lại lợi ích kinh tế lâu dài cho người sử dụng.

Những ưu điểm trên làm cho đầu nối ống cong ren ngoài PL trở thành một thành phần không thể thiếu trong việc xây dựng và duy trì các hệ thống khí nén hiện đại, nơi mà hiệu quả, độ tin cậy và tính linh hoạt là những yếu tố then chốt.

Cấu Tạo Chi Tiết Của Đầu Nối Ống Cong Ren Ngoài PL

Để hiểu rõ hơn về cách thức hoạt động và độ bền của Đầu Nối Ống Cong Ren Ngoài PL, việc tìm hiểu cấu tạo chi tiết của sản phẩm là rất cần thiết. Mỗi bộ phận đều có vai trò riêng, cùng nhau tạo nên một thiết bị kết nối hiệu quả và đáng tin cậy trong các hệ thống khí nén. Cấu trúc của đầu nối này được thiết kế để tối ưu hóa khả năng giữ ống, chống rò rỉ và chịu được các điều kiện làm việc khắc nghiệt.

• Thân đầu nối: Đây là phần chính của sản phẩm, thường được làm từ nhựa kỹ thuật cao cấp như PBT (Polybutylene Terephthalate) hoặc PA (Polyamide). Vật liệu này có đặc tính nhẹ, chịu được áp suất cao, chống ăn mòn và có khả năng cách điện tốt. Thân đầu nối có hình dạng cong 90 độ, giúp định hướng dòng khí một cách linh hoạt trong không gian hẹp. Màu sắc phổ biến của thân là đen hoặc xanh, tùy thuộc vào nhà sản xuất.

• Ren ngoài: Phần ren ngoài được chế tạo từ đồng thau, sau đó được mạ niken để tăng cường khả năng chống gỉ sét và ăn mòn. Ren ngoài được thiết kế theo các tiêu chuẩn phổ biến như PT, NPT, G (BSP) với các kích thước khác nhau (1/8″, 1/4″, 3/8″, 1/2″, M5), cho phép kết nối chặt chẽ với các cổng ren trong của van, xi lanh hoặc các thiết bị khác. Trên phần ren thường có một lớp keo chống rò rỉ hoặc vòng đệm PTFE để đảm bảo độ kín tuyệt đối khi lắp đặt.

• Vòng kẹp: Vòng kẹp, thường có màu xanh hoặc đen, là bộ phận giữ ống khí nén. Nó được làm từ nhựa POM (Polyoxymethylene) hoặc thép không gỉ, có các răng cưa nhỏ bên trong để bám chặt vào bề mặt ống. Khi ống được đẩy vào, vòng kẹp sẽ tự động khóa lại, giữ ống chắc chắn và ngăn không cho ống bị tuột ra dưới tác động của áp suất. Để tháo ống, chỉ cần nhấn vòng kẹp vào và kéo ống ra.

• Vòng đệm kín: Nằm bên trong khớp nối nhanh, vòng đệm này thường được làm từ cao su NBR (Nitrile Butadiene Rubber) hoặc FKM (Viton). Chức năng chính của nó là tạo ra một lớp đệm kín giữa ống và thân đầu nối, ngăn chặn hoàn toàn sự rò rỉ khí nén. Chất liệu cao su đảm bảo độ đàn hồi và khả năng chịu nhiệt, chịu dầu tốt, góp phần vào độ bền và hiệu quả của sản phẩm.

• Vòng định vị: Một số mẫu đầu nối có thêm vòng định vị, thường làm bằng nhựa, giúp dẫn hướng ống vào đúng vị trí và hỗ trợ vòng kẹp hoạt động hiệu quả hơn. Bộ phận này giúp quá trình lắp đặt ống trở nên dễ dàng và chính xác hơn, giảm thiểu nguy cơ hỏng ống hoặc lắp đặt sai.

Sự kết hợp của các bộ phận này, được chế tạo từ vật liệu chất lượng cao, giúp đầu nối ống cong ren ngoài PL đạt được độ bền, độ kín và khả năng hoạt động ổn định trong các hệ thống khí nén. Mỗi chi tiết đều được thiết kế để tối ưu hóa chức năng, từ đó mang lại hiệu quả cao cho người sử dụng.

Bảng Tra Cứu Quy Cách Sản Phẩm

Để giúp quý khách hàng dễ dàng lựa chọn Đầu Nối Ống Cong Ren Ngoài PL phù hợp với nhu cầu sử dụng, dưới đây là bảng tổng hợp các quy cách kích thước ống và mức ren phổ biến mà sản phẩm này cung cấp.

Loại thông số	Giá trị 1	Giá trị 2	Giá trị 3	Giá trị 4	Giá trị 5
Kích thước ống (mm)	Φ4	Φ6	Φ8	Φ10	Φ12
Kích thước ống (mm)	Φ14	Φ16
Mức ren	01 = 9.6mm = 1/8″	02 = 13mm = 1/4″	03 = 17mm = 3/8″	04 = 21mm = 1/2″	M5

Hướng Dẫn Lựa Chọn & Ứng Dụng

Để tối ưu hóa hiệu suất và độ bền của hệ thống khí nén, việc lựa chọn và ứng dụng đúng loại Đầu Nối Ống Cong Ren Ngoài PL là rất quan trọng. Phần này sẽ cung cấp hướng dẫn chi tiết giúp quý khách hàng đưa ra quyết định phù hợp và khai thác tối đa tiềm năng của sản phẩm.

Hướng Dẫn Lựa Chọn Đầu Nối Ống Cong Ren Ngoài PL

Khi lựa chọn sản phẩm này, quý khách cần xem xét các yếu tố sau để đảm bảo sự tương thích và hiệu quả:

• Kích thước ống: Xác định đường kính ngoài của ống khí nén mà bạn đang sử dụng (ví dụ: Φ4mm, Φ6mm, Φ8mm, v.v.). Đầu nối phải có kích thước khớp nối nhanh tương ứng để đảm bảo kết nối chặt chẽ và không rò rỉ. Việc chọn sai kích thước ống là nguyên nhân phổ biến gây ra sự cố trong hệ thống.

• Loại và kích thước ren: Kiểm tra loại ren (PT, NPT, G, M) và đường kính ren của cổng kết nối trên thiết bị của bạn. Sản phẩm này có các loại ren phổ biến như 1/8″, 1/4″, 3/8″, 1/2″ và M5. Đảm bảo ren của đầu nối phải khớp hoàn toàn với ren của cổng thiết bị để tránh hỏng ren hoặc rò rỉ khí.

• Áp suất và nhiệt độ làm việc: Đảm bảo rằng áp suất và nhiệt độ tối đa của hệ thống khí nén nằm trong giới hạn cho phép của đầu nối (0-1.0 MPa và 0-60°C). Sử dụng đầu nối trong điều kiện vượt quá giới hạn có thể gây hỏng hóc, rò rỉ hoặc mất an toàn.

• Môi trường ứng dụng: Xem xét môi trường nơi đầu nối sẽ được lắp đặt. Nếu môi trường có hóa chất, độ ẩm cao hoặc nhiệt độ biến động, cần đảm bảo vật liệu của đầu nối có khả năng chống chịu tốt. Sản phẩm này được thiết kế chủ yếu cho môi trường khí nén và chân không.

• Yêu cầu về không gian: Do có thiết kế cong 90 độ, đầu nối này đặc biệt phù hợp cho các ứng dụng cần chuyển hướng đường ống trong không gian hạn chế. Đánh giá bố cục hệ thống để xác định liệu một đầu nối cong có phải là giải pháp tối ưu hay không.

Ứng Dụng Thực Tế Của Đầu Nối Ống Cong Ren Ngoài PL

Đầu nối ống cong ren ngoài PL được ứng dụng rộng rãi trong nhiều lĩnh vực nhờ tính linh hoạt và độ tin cậy của nó:

• Hệ thống khí nén công nghiệp: Đây là ứng dụng phổ biến nhất, nơi đầu nối được dùng để kết nối các đường ống khí nén từ máy nén đến các thiết bị như xi lanh khí nén, van điện từ, bộ lọc khí, và các công cụ khí nén khác. Sản phẩm này giúp tạo ra các đường dẫn khí gọn gàng và hiệu quả trong các nhà máy sản xuất, xưởng cơ khí.

• Robot và dây chuyền tự động hóa: Trong các hệ thống robot và dây chuyền lắp ráp tự động, không gian thường rất hạn chế và cần sự chính xác cao. Đầu nối ống cong ren ngoài PL cho phép định tuyến các đường ống khí một cách gọn gàng, linh hoạt, hỗ trợ hoạt động trơn tru của các bộ phận chuyển động.

• Thiết bị y tế và phòng thí nghiệm: Các thiết bị này yêu cầu độ sạch và độ chính xác cao. Đầu nối này, với khả năng chống rò rỉ tốt và vật liệu bền, có thể được sử dụng trong các hệ thống khí nén cung cấp cho máy móc y tế, thiết bị phân tích trong phòng thí nghiệm.

• Máy móc chế biến thực phẩm và đóng gói: Trong ngành công nghiệp thực phẩm, các thiết bị khí nén cần phải dễ dàng vệ sinh và chống ăn mòn. Đầu nối ống cong ren ngoài PL, với vật liệu nhựa và đồng mạ niken, đáp ứng được một phần các yêu cầu này, đặc biệt là trong các khu vực không tiếp xúc trực tiếp với thực phẩm.

• Hệ thống điều khiển và đo lường: Sản phẩm này cũng được dùng trong các bảng điều khiển, tủ điện hoặc các hệ thống đo lường sử dụng khí nén để vận hành các cảm biến, đồng hồ áp suất hoặc các bộ phận điều khiển nhỏ gọn.

Mẹo từ Dủ Khang: Luôn kiểm tra kỹ lưỡng các thông số kỹ thuật của thiết bị khí nén và đầu nối khí nén trước khi mua hàng. Nếu có bất kỳ nghi ngờ nào, hãy liên hệ với chuyên gia để được tư vấn chính xác, đảm bảo hệ thống của bạn hoạt động an toàn và hiệu quả.

Câu hỏi thường gặp

1. Đầu nối ống cong ren ngoài PL có thể dùng cho loại ống nào?
Sản phẩm này tương thích với các loại ống khí nén tiêu chuẩn như ống PU (Polyurethane), PE (Polyethylene) và Nylon. Điều quan trọng là đường kính ngoài của ống phải khớp chính xác với kích thước khớp nối nhanh của đầu nối để đảm bảo kết nối kín và chắc chắn.

2. Làm thế nào để lắp đặt đầu nối này vào hệ thống?
Việc lắp đặt rất đơn giản. Đầu tiên, vặn phần ren ngoài của đầu nối vào cổng ren trong của thiết bị cho đến khi chặt. Sau đó, cắt ống khí nén vuông góc và sạch sẽ, đẩy mạnh ống vào khớp nối nhanh cho đến khi cảm thấy nó đã được khóa chặt. Để tháo ống, chỉ cần nhấn vòng kẹp vào và kéo ống ra.

3. Vật liệu chế tạo của sản phẩm này là gì?
Thân của đầu nối ống cong ren ngoài PL thường được làm từ nhựa kỹ thuật cao cấp như PBT hoặc PA, mang lại độ bền và khả năng chịu áp suất tốt. Phần ren ngoài được làm từ đồng thau, sau đó được mạ niken để tăng cường khả năng chống ăn mòn và gỉ sét trong môi trường công nghiệp.

4. Có cần sử dụng keo dán ren khi lắp đặt không?
Thông thường, trên phần ren của đầu nối ống cong ren ngoài PL đã có sẵn một lớp keo chống rò rỉ (sealant) hoặc một vòng đệm PTFE. Điều này giúp đảm bảo độ kín mà không cần thêm keo dán ren từ bên ngoài. Tuy nhiên, nếu không có, bạn nên quấn thêm băng tan (PTFE tape) để tăng cường độ kín.

5. Sản phẩm này có thể chịu được áp suất và nhiệt độ bao nhiêu?
Đầu nối ống cong ren ngoài PL thường có khả năng làm việc trong dải áp suất từ 0 đến 1.0 MPa (tương đương 0-10 kgf/cm²) và chịu được áp suất tối đa lên đến 1.5 MPa. Về nhiệt độ, sản phẩm hoạt động tốt trong khoảng từ 0°C đến 60°C. Việc sử dụng trong điều kiện vượt quá giới hạn này có thể ảnh hưởng đến tuổi thọ và hiệu suất.

6. Làm thế nào để bảo dưỡng đầu nối này?
Để duy trì hiệu suất, bạn nên kiểm tra định kỳ các mối nối để phát hiện sớm tình trạng rò rỉ hoặc lỏng lẻo. Vệ sinh bề mặt đầu nối để loại bỏ bụi bẩn hoặc dầu mỡ. Nếu phát hiện bất kỳ hư hỏng nào ở vòng kẹp hoặc vòng đệm, cần thay thế kịp thời để đảm bảo độ kín và an toàn cho hệ thống khí nén.
