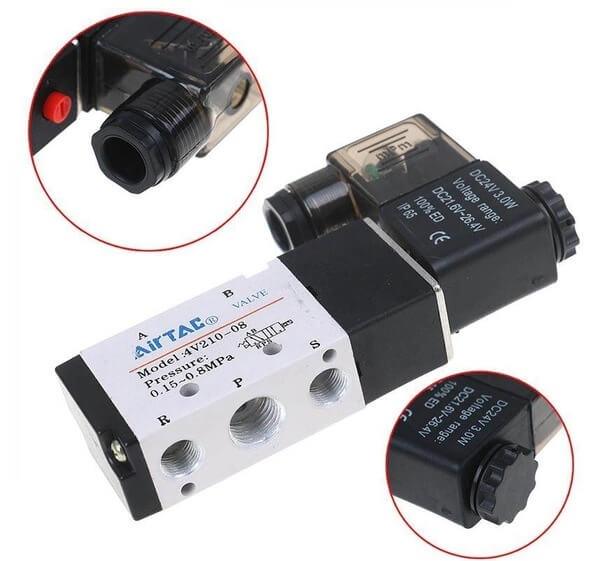

Van điện từ 4V210-06 Airtac: Giải pháp điều khiển khí nén tin cậy cho tự động hóa

Trong kỷ nguyên công nghiệp 4.0, sự chính xác và tin cậy của các hệ thống tự động hóa đóng vai trò then chốt quyết định năng suất và chất lượng sản phẩm. Một trong những thành phần “nhỏ nhưng có võ” không thể thiếu trong các dây chuyền sản xuất hiện đại chính là van điện từ khí nén. Hôm nay, chúng ta sẽ cùng tìm hiểu chi tiết về Van điện từ 4V210-06 Airtac – một trong những dòng van điện từ 5/2 (5 cửa 2 vị trí) phổ biến và được tin dùng nhất trên thị trường hiện nay nhờ sự ổn định, bền bỉ và hiệu quả chi phí mà nó mang lại.

Bài viết này sẽ cung cấp cho bạn cái nhìn toàn diện từ cấu tạo, nguyên lý hoạt động, cho đến hướng dẫn lắp đặt và bảo trì chi tiết, giúp bạn làm chủ thiết bị này trong mọi ứng dụng thực tế.

Tổng quan về van điện từ 4V210-06 Airtac

Airtac là thương hiệu nổi tiếng toàn cầu về thiết bị khí nén, và dòng van 4V series của hãng đã trở thành chuẩn mực trong ngành nhờ thiết kế tối ưu và khả năng vận hành bền bỉ. Trong đó, model van điện từ 4V210-06 là dòng van bán chạy nhất, chuyên dùng để điều khiển các xi-lanh khí nén cỡ nhỏ và trung bình.

Giải mã tên gọi model Van điện từ 4V210-06

Để hiểu rõ sản phẩm, trước hết chúng ta cần biết ý nghĩa của các ký hiệu trong tên model:

• • 4V: Ký hiệu dòng van điện từ 5 cửa 2 vị trí (5/2 way) hoặc 5 cửa 3 vị trí (5/3 way) của Airtac.
  • 2: Ký hiệu kích thước thân van (Body Size). Số 2 biểu thị kích thước Series 200, phù hợp lưu lượng trung bình.
  • 10: Ký hiệu loại đầu coil. Số 10 nghĩa là “Single Coil” (1 đầu điện, lò xo hồi về). Nếu là 20 sẽ là Double Coil (2 đầu điện).
  • 06: Kích thước cổng kết nối. 06 tương ứng với ren 1/8 inch (khoảng 9.6mm), đây là kích thước tiêu chuẩn cho các đường ống khí nén nhỏ.

Như vậy, Van điện từ 4V210-06 24VDC là van điện từ 5 cửa 2 vị trí, sử dụng 1 đầu coil điện áp một chiều 24V, thân van điện từ kích cỡ 200 và cổng kết nối ren 1/8 inch.

Xem sản phẩm Van Điện Từ 4V210-06 tại đây

Cấu tạo và Nguyên lý hoạt động chi tiết

Hiểu rõ cấu tạo và nguyên lý hoạt động sẽ giúp kỹ thuật viên dễ dàng đấu nối và xử lý sự cố khi vận hành hệ thống.

Cấu tạo chi tiết

Một bộ van điện từ hoàn chỉnh được lắp ghép từ các bộ phận chính xác:

• Thân van (Valve Body): Được gia công chính xác từ hợp kim nhôm, bên trong có các khoang dẫn khí. Thân van có 5 cổng:
  • Cổng P (Pressure): Cổng cấp khí nén vào (từ máy nén khí).
  • Cổng A và B: Hai cổng làm việc, nối ra 2 đầu của xi-lanh.
  • Cổng R và S: Hai cổng xả khí thừa ra môi trường (thường lắp giảm âm).
• Trục van (Spool): Là một thanh kim loại có các rãnh chia khoang, di chuyển trượt bên trong thân van để đổi hướng dòng khí.
• Cuộn coil điện từ (Solenoid Coil): Khi được cấp điện, coil sinh ra lực từ trường để hút lõi sắt, tác động lên trục van. Ở model này, coil sử dụng điện áp 24VDC, rất an toàn và phổ biến trong hệ thống tủ điện điều khiển PLC.
• Lò xo hồi (Return Spring): Đặt ở phía đối diện với cuộn coil. Nhiệm vụ của nó là đẩy trục van điện từ trở về vị trí ban đầu khi ngắt điện.
• Nút thử tay (Manual Override): Một nút nhỏ trên thân van cho phép kỹ thuật viên kích hoạt van bằng tay (không cần điện) để kiểm tra hoạt động khi lắp đặt hoặc bảo trì.

Nguyên lý hoạt động của van điện từ 5/2 một đầu điện

Van điện từ hoạt động dựa trên cơ chế chuyển đổi vị trí trục van để thay đổi đường đi của khí nén:

• • Trạng thái bình thường (Khi chưa cấp điện):Dưới lực đẩy của lò xo hồi, trục van điện từ nằm ở vị trí mặc định. Lúc này:
    • Cổng P thông với cổng A -> Khí nén đi vào đẩy xi-lanh ra (hoặc thu về tùy cách đấu).
    • Cổng B thông với cổng S -> Khí nén từ buồng còn lại của xi-lanh xả ra ngoài.

    Xi-lanh giữ nguyên vị trí trạng thái đầu.

  • Trạng thái kích hoạt (Khi cấp điện 24VDC):Cuộn coil sinh từ trường thắng lực lò xo, đẩy trục van trượt sang vị trí thứ hai. Lúc này:
    • Cổng P chuyển sang thông với cổng B -> Khí nén đổi hướng đi vào buồng kia của xi-lanh, làm xi-lanh đảo chiều chuyển động.
    • Cổng A thông với cổng R -> Khí nén trong buồng cũ xả ra ngoài.
  • Khi ngắt điện: Từ trường mất, lò xo đẩy trục van về vị trí cũ, xi-lanh cũng trở về trạng thái ban đầu. Đây là đặc điểm của van “Monostable” (đơn ổn).

Việc sử dụng điện áp 24VDC thay vì 220VAC mang lại nhiều lợi ích: an toàn hơn cho người vận hành (không giật), giảm nhiễu cho hệ thống tín hiệu, và tương thích trực tiếp với đầu ra của các bộ PLC, cảm biến thông dụng.

Tại sao nên chọn dòng van điện từ 4V210-06 của Airtac?

Giữa vô vàn thương hiệu, van điện từ 4V210-06 vẫn giữ vững vị thế “quốc dân” nhờ những ưu điểm vượt trội:

• Thiết kế nhỏ gọn, tối ưu không gian: Với kích thước cổng 1/8″, van điện từ rất nhỏ gọn, phù hợp lắp đặt thành cụm (manifold) trong các tủ điện chật hẹp hoặc trên các cánh tay robot cần tiết kiệm trọng lượng.
• Tốc độ phản hồi cực nhanh: Thời gian chuyển đổi trạng thái chỉ khoảng 0.05 giây, đáp ứng tốt cho các máy đóng gói tốc độ cao 50-60 nhịp/phút.
• Tiêu thụ điện năng thấp: Cuộn coil được tối ưu hóa chỉ tiêu thụ khoảng 2.5W – 3W, giúp tiết kiệm năng lượng và giảm tỏa nhiệt cho tủ điện.
• Bền bỉ trong môi trường khắc nghiệt: Thân van nhôm đúc chịu được va đập, phớt cao su NBR chịu dầu và mài mòn tốt. Tuổi thọ có thể đạt hàng chục triệu chu kỳ nếu khí nén sạch.
• Phụ tùng thay thế sẵn có: Vì là dòng van điện từ phổ biến nhất, bạn có thể dễ dàng tìm mua coil thay thế, phớt chặn, hoặc van mới ở bất kỳ đâu nếu có sự cố, giúp giảm thời gian dừng máy (downtime).

Ứng dụng thực tế trong công nghiệp

Bạn sẽ bắt gặp van điện từ 4V210-06 ở khắp mọi nơi trong nhà máy:

• Máy đóng gói tự động: Điều khiển xi-lanh đẩy sản phẩm, xi-lanh cắt bao bì, xi-lanh hàn miệng túi.
• Cánh tay Robot (Robot Gripper): Điều khiển bộ kẹp (kẹp/nhả sản phẩm) nhờ kích thước nhỏ nhẹ.
• Ngành dệt may: Điều khiển các cơ cấu, dao cắt chỉ tự động, chân vịt máy may công nghiệp.
• Hệ thống cửa tự động: Đóng mở cửa an toàn trên các máy CNC, máy ép nhựa.
• Jig, đồ gá: Kẹp giữ phôi tự động trong quá trình gia công cơ khí.

Thông số kỹ thuật quan trọng cần lưu ý

Khi lựa chọn và thiết kế, cần chú ý các thông số sau để đảm bảo van điện từ hoạt động đúng yêu cầu:

• Kích thước cổng (Port Size): Vào/Ra = 1/8″ (Ren 9.6mm); Xả = 1/8″. Cần chọn đúng đầu nối dây hơi (Fitting) kích cỡ này.
• Áp suất hoạt động (Pressure Range): 0.15 – 0.8 MPa (1.5 – 8 bar). Nếu áp suất quá thấp (<1.5 bar), van có thể không đảo chiều được do thiếu áp lực điều khiển pilot bên trong.
• Lưu lượng (Cv value): Khoảng 0.78 (tương đương tiết diện lưu thông 14mm2). Nếu dùng cho xi-lanh đường kính lớn (>63mm) hoặc cần tốc độ rất nhanh, nên cân nhắc dòng van lớn hơn như 4V310 (ren 3/8″) hoặc 4V410 (ren 1/2″).
• Nhiệt độ môi trường: -20°C đến 70°C. Tránh lắp đặt trực tiếp nơi nhiệt độ quá cao làm hỏng cuộn coil hoặc lão hóa phớt.
• Yêu cầu bôi trơn: Không bắt buộc, nhưng nếu có sử dụng dầu bôi trơn khí nén (qua bộ lọc dầu), nên duy trì liên tục để tránh làm khô phớt cũ.

Tìm hiểu thêm về Áp Suất tại đây

Hướng dẫn lắp đặt và Đấu nối an toàn

1. Lắp đặt cơ khí

Nên lắp van điện từ theo phương ngang hoặc thẳng đứng, cố định chắc chắn vào đế hoặc thành máy thông qua 2 lỗ bắt vít trên thân van. Tránh lắp ở nơi rung lắc quá mạnh gây lỏng coil.

2. Đấu nối đường ống khí

Quy ước cổng trên thân van điện từ Airtac:

• • Cổng P: Nối dây cấp nguồn khí (Từ bộ lọc/máy nén).
  • Cổng A, B: Nối ra 2 đầu xi-lanh.
  • Cổng R, S: Lắp giảm âm (Silencer) để giảm tiếng ồn và ngăn bụi bẩn chui ngược vào van.

3. Đấu nối điện

Cuộn coil 24VDC thường có đèn LED báo trạng thái:

• • Kiểm tra đúng cực tính (+/-) nếu giắc cắm có quy định (thường dây đỏ là +, đen là -). Dù cuộn dây từ không phân cực, nhưng đèn LED chỉ sáng khi đấu đúng cực.
  • Đảm bảo dây dẫn được bọc luồn cẩn thận, tránh cọ xát vào các bộ phận chuyển động.

Các sự cố thường gặp và Cách khắc phục

Trong quá trình vận hành, một số lỗi có thể xảy ra:

Van điện từ bị kẹt, không đảo chiều:

• Nguyên nhân: Khí nén bẩn, có cặn dầu hoặc mạt sắt làm kẹt trục trượt.
• Khắc phục: Tháo van, vệ sinh trục trượt (spool) bằng xăng hoặc RP7 sạch. Lắp đặt thêm bộ lọc khí đầu nguồn. Bấm nút thử tay để kiểm tra độ trơn.

Xì hơi liên tục ở cổng xả (R/S) khi xi-lanh đứng yên:

• Nguyên nhân: Không phải do van hỏng, mà thường do phớt (gioăng) bên trong xi-lanh bị mòn, khí luồn từ buồng này sang buồng kia và thoát về van. Hoặc phớt chặn của van bị rách.
• Khắc phục: Kiểm tra xi-lanh trước. Nếu xi-lanh tốt thì mới kiểm tra thay phớt van.

Cuộn coil nóng quá mức hoặc cháy khét:

• Nguyên nhân: Điện áp cấp không ổn định (quá cao), hoặc trục van bị kẹt khiến coil không hút được hết hành trình gây dòng dòng điện tăng cao (với coil AC), hoặc coil ngâm điện quá lâu trong môi trường nóng (với coil DC).
• Khắc phục: Kiểm tra nguồn điện 24VDC. Đảm bảo thông gió cho tủ điện. Thay coil mới.

Mua van điện từ Airtac chính hãng ở đâu?

Là linh kiện quan trọng, việc sử dụng van điện từ Airtac chính hãng giúp đảm bảo độ ổn định cho máy móc. Dủ Khang tự hào là đối tác phân phối uy tín các thiết bị khí nén Airtac tại Việt Nam.

Khi mua hàng tại Dủ Khang, quý khách sẽ nhận được:

• Sản phẩm cam kết chính hãng 100%, có đầy đủ CO/CQ.
• Bảo hành dài hạn 12 tháng theo tiêu chuẩn nhà sản xuất.
• Tư vấn kỹ thuật miễn phí: Chọn đúng mã, hướng dẫn lắp đặt sơ đồ khí nén.
• Kho hàng lớn, giao hàng nhanh chóng trên toàn quốc.

Kết luận

Van điện từ 4V210-06 24VDC 1 coil Airtac là sự lựa chọn cân bằng hoàn hảo giữa hiệu năng và chi phí cho các hệ thống khí nén nhỏ và trung bình. Hiểu rõ về thiết bị này sẽ giúp bạn tối ưu hóa dây chuyền sản xuất, giảm thiểu sự cố và nâng cao tuổi thọ máy móc. Đừng ngần ngại liên hệ với chúng tôi để được hỗ trợ giải pháp khí nén tốt nhất!

Câu hỏi thường gặp (FAQs)

1. Van điện từ 4V210-06 khác gì so với 4V210-08?

Cả 2 đều cùng kích thước thân (Series 200) và lưu lượng tương đương. Khác biệt duy nhất là kích thước cổng ren: 4V210-06 dùng ren 1/8″ (nhỏ), còn 4V210-08 dùng ren 1/4″ (lớn hơn, phổ biến hơn).

2. Có thể dùng điện 220V cho van này được không?

Van được thiết kế theo module. Bạn chỉ cần thay cuộn coil 24VDC bằng cuộn coil 220VAC cùng kích cỡ trục là có thể sử dụng được mà không cần thay toàn bộ thân van.

3. Van có dùng được cho nước hoặc dầu không?

Không. Dòng 4V được thiết kế khe hở và vật liệu phớt chuyên dụng cho khí nén. Dùng cho nước sẽ gây rò rỉ và kẹt ngay lập tức. Với nước/dầu, hãy dùng dòng van 2W hoặc 2S chuyên dụng.

4. “Van 5/2” nghĩa là gì?

Nghĩa là van có 5 cổng kết nối (1 nguồn, 2 làm việc, 2 xả) và 2 vị trí làm việc (trái/phải). Đây là loại van tiêu chuẩn để điều khiển xi-lanh tác động kép (2 chiều).

5. Làm sao để điều chỉnh tốc độ xi-lanh khi dùng van này?

Bản thân van điện từ chỉ đóng/mở hết cỡ. Để chỉnh tốc độ, bạn cần lắp thêm “Van tiết lưu” trên 2 cổng xả R/S của van hoặc lắp trực tiếp trên thân xi-lanh.
