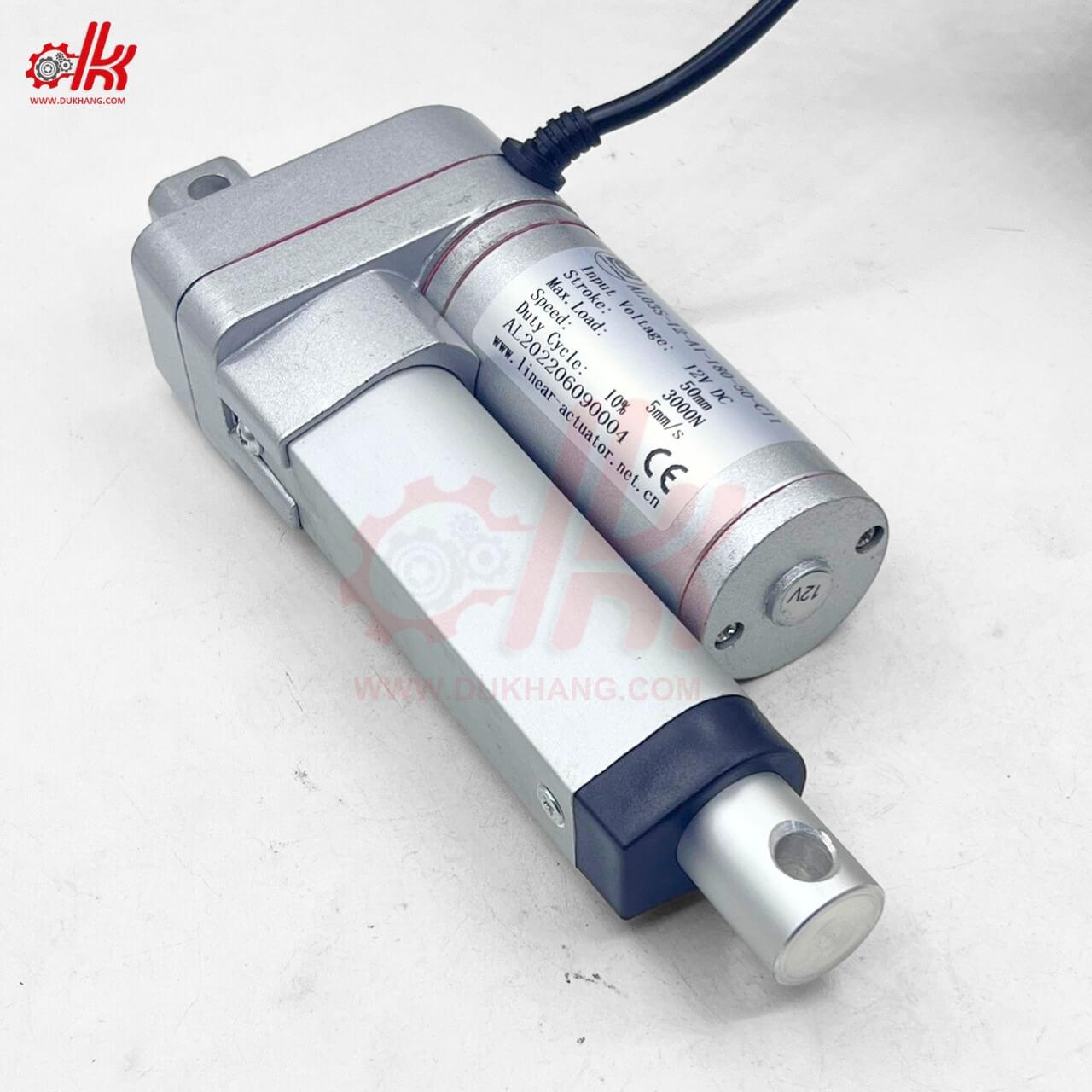

Xi Lanh Điện AL03

Giới Thiệu Về Xi Lanh Điện AL03

Xi lanh điện AL03 là thiết bị truyền động tuyến tính sử dụng động cơ điện thay vì khí nén, giúp thực hiện các chuyển động đẩy – kéo một cách chính xác và dễ điều khiển. Với thiết kế nhỏ gọn, lực đẩy ổn định và dễ tích hợp vào hệ thống điều khiển, AL03 là lựa chọn hoàn hảo cho các ứng dụng tự động hóa hiện đại yêu cầu độ chính xác cao và tiết kiệm năng lượng.

Đặc Điểm Nổi Bật Của Xi Lanh Điện AL03

• ✅ Vận hành bằng điện – Không cần hệ thống khí nén: Giảm chi phí đầu tư, dễ điều khiển qua tín hiệu điện áp hoặc PWM.
• ✅ Thiết kế nhỏ gọn, chắc chắn: Thân nhôm nguyên khối, động cơ tích hợp bên trong, phù hợp lắp vào các không gian hạn chế.
• ✅ Hành trình chuyển động mượt mà, chính xác: Có thể điều chỉnh tốc độ, lực đẩy và hành trình thông qua mạch điều khiển.
• ✅ Tiêu thụ điện năng thấp – Hoạt động êm ái: Phù hợp cho các hệ thống robot, thiết bị y tế, mô hình tự động…
• ✅ Dễ tích hợp với cảm biến và điều khiển từ xa: Tương thích với nhiều module Arduino, PLC, relay điều khiển…

Tóm lại : Với thiết kế thông minh, hoạt động bằng điện và dễ tích hợp điều khiển, xi lanh điện AL03 là lựa chọn lý tưởng cho các hệ thống tự động hóa nhỏ gọn, cần độ chính xác cao, tiết kiệm năng lượng và chi phí bảo trì.

Ưu Điểm Của Xi Lanh Điện AL03

Xi lanh điện AL03 là thiết bị truyền động tuyến tính hiện đại, mang đến nhiều lợi ích thiết thực cho các ứng dụng tự động hóa nhờ thiết kế gọn nhẹ, vận hành bằng điện và khả năng điều khiển linh hoạt. Dưới đây là những ưu điểm nổi bật giúp dòng sản phẩm này được ưa chuộng:

1. Hoạt Động Bằng Điện – Không Cần Khí Nén

• ✔ Sử dụng nguồn điện DC 12V hoặc 24V, không cần máy nén khí, không tốn chi phí vận hành hệ thống khí nén như các loại xi lanh truyền thống.
• ✔ Dễ dàng cấp nguồn, điều khiển bằng công tắc, rơ le, mạch điều khiển PLC hoặc vi điều khiển như Arduino.

2. Thiết Kế Nhỏ Gọn – Dễ Dàng Lắp Đặt

• ✔ Kết cấu thân nhôm nguyên khối, nhẹ nhưng cứng cáp, phù hợp với các không gian chật hẹp.
• ✔ Tích hợp sẵn lỗ bắt vít và đầu nối giúp gắn dễ dàng vào máy móc hoặc robot.

3. Chuyển Động Chính Xác – Hoạt Động Êm Ái

• ✔ Nhờ cơ cấu vít me – đai ốc, xi lanh điện AL03 tạo ra chuyển động tuyến tính mượt mà, không rung giật.
• ✔ Tốc độ và hành trình có thể điều chỉnh linh hoạt tùy theo yêu cầu ứng dụng.
• ✔ Hỗ trợ tự động hóa các thao tác lặp lại nhanh chóng, chính xác.

4. Dễ Điều Khiển – Tích Hợp Tốt Với Hệ Thống Tự Động

• ✔ Có thể điều khiển đảo chiều dễ dàng bằng cách đổi cực nguồn.
• ✔ Tương thích với các thiết bị điều khiển phổ biến: PLC, Arduino, relay, công tắc hành trình…

5. Tiêu Thụ Điện Năng Thấp – Hoạt Động Bền Bỉ

• ✔ Dòng điện tiêu thụ thấp, tiết kiệm năng lượng khi hoạt động liên tục.
• ✔ Động cơ bền, tuổi thọ cao, thích hợp sử dụng lâu dài trong các thiết bị công nghiệp, dân dụng hoặc nghiên cứu.

6. Đa Dạng Ứng Dụng – Linh Hoạt Trong Thiết Kế

• ✔ Có thể sử dụng trong robot mini, khóa chốt điện, cửa tự động, máy đóng gói, thiết bị y tế, ghế thông minh…
• ✔ Phù hợp cho các dự án DIY, mô hình STEM đến dây chuyền sản xuất thực tế.

Tóm lại : Với hàng loạt ưu điểm vượt trội như vận hành bằng điện, thiết kế gọn nhẹ, chuyển động êm ái và điều khiển dễ dàng, xi lanh điện AL03 là giải pháp lý tưởng cho những ai cần một thiết bị truyền động tuyến tính hiện đại, linh hoạt và tiết kiệm chi phí.

Thông Số Kỹ Thuật Của Xi Lanh Điện AL03

• Tên sản phẩm : Xi Lanh Điện AL03
• Hành trình : Từ 50mm – 500mm
• Lực đẩy/kéo : 3000Nn
• Tốc độ chuyển động : 5 mm/s
• Điện áp : DC-12V
• Nhiệt độ làm việc : Từ -10 ~ 50 độ C
• Tình trạng : Mới 100%

Cấu Tạo Của Xi Lanh Điện AL03

Xi lanh điện AL03 là thiết bị truyền động tuyến tính sử dụng động cơ điện để tạo ra chuyển động đẩy – kéo, được cấu thành từ nhiều bộ phận chính xác, gọn nhẹ và dễ lắp đặt. Thiết kế này giúp AL03 hoạt động êm ái, bền bỉ và tích hợp dễ dàng vào các hệ thống điều khiển điện tử hiện đại. Dưới đây là các thành phần cấu tạo cơ bản:

1. Động Cơ Điện DC (DC Motor)

• ● Là bộ phận trung tâm của xi lanh điện, có nhiệm vụ chuyển đổi điện năng thành cơ năng.
• ● Sử dụng điện áp 12V hoặc 24V DC, mô-tơ quay theo một hoặc hai chiều tùy vào chiều dòng điện.
• ● Cho phép thay đổi hướng chuyển động bằng cách đảo cực dây điện.

2. Cơ Cấu Vít Me – Đai Ốc (Lead Screw & Nut)

• ● Động cơ quay sẽ truyền chuyển động đến trục vít (lead screw), từ đó tạo ra chuyển động tuyến tính của ty đẩy.
• ● Cơ cấu này giúp xi lanh hoạt động ổn định, chính xác và giảm rung lắc.
• ● Đảm bảo chuyển động mượt mà, không trượt, phù hợp cho các ứng dụng cần kiểm soát lực và hành trình.

3. Ty Đẩy (Piston Rod)

• ● Là phần chuyển động ra – vào để thực hiện thao tác đẩy hoặc kéo.
• ● Làm bằng hợp kim nhôm hoặc thép mạ cứng, đảm bảo độ bền cao, chống cong vênh.
• ● Đầu ty có lỗ bắt vít, dễ liên kết với cơ cấu truyền động bên ngoài (tay đòn, cơ cấu gắp, chốt trượt…).

4. Vỏ Bọc Thân Xi Lanh

• ● Thân xi lanh làm bằng hợp kim nhôm nguyên khối, nhẹ, chắc chắn, chịu lực tốt.
• ● Tích hợp giá bắt cố định ở hai đầu, giúp dễ dàng lắp đặt lên bề mặt máy móc hoặc mô hình.

5. Dây Nguồn DC 2 Dây

• ● Gồm dây đỏ (cực dương) và đen (cực âm), cấp điện trực tiếp cho động cơ.
• ● Có thể kết nối với công tắc, rơ le, hoặc module điều khiển như Arduino, PLC để điều chỉnh hoạt động của xi lanh.

Tóm lại : Với cấu tạo đơn giản nhưng tối ưu, xi lanh điện AL03 mang lại khả năng vận hành chính xác, điều khiển linh hoạt và tuổi thọ cao. Sản phẩm rất phù hợp cho các ứng dụng tự động hóa cần không gian gọn nhẹ, tiết kiệm điện năng và dễ tích hợp hệ thống điều khiển thông minh.

Chức Năng Của Xi Lanh Điện AL03

Xi lanh điện AL03 là thiết bị truyền động tuyến tính hoạt động bằng điện, có khả năng chuyển đổi năng lượng điện thành chuyển động cơ học tuyến tính theo phương thẳng. Nhờ thiết kế gọn nhẹ và điều khiển linh hoạt, xi lanh điện này đảm nhiệm nhiều chức năng quan trọng trong hệ thống tự động hóa hiện đại.

1. Tạo Chuyển Động Tuyến Tính Chính Xác

• ● AL03 thực hiện chuyển động đẩy – kéo theo phương thẳng nhờ cơ cấu vít me được dẫn động bởi mô-tơ DC.
• ● Phù hợp với các ứng dụng cần chuyển động mượt mà, định vị chính xác và dễ kiểm soát.

2. Thay Thế Cho Xi Lanh Khí Nén Ở Các Ứng Dụng Nhẹ

• ● Với ưu điểm không cần máy nén khí, AL03 là lựa chọn lý tưởng cho các hệ thống tự động hóa quy mô nhỏ, mô hình DIY hoặc máy móc mini.
• ● Giảm chi phí đầu tư và bảo trì so với hệ thống khí nén truyền thống.

3. Kết Hợp Với Bộ Điều Khiển – Tự Động Hóa Hoàn Toàn

• ● Dễ dàng tích hợp với PLC, Arduino, relay hoặc các công tắc hành trình, giúp hệ thống hoạt động theo lập trình.
• ● Có thể điều chỉnh thời gian, tốc độ, hướng chuyển động theo nhu cầu cụ thể.

4. Đóng Mở – Nâng Hạ – Đẩy Kéo Cơ Cấu Cơ Khí

• ● AL03 được dùng để đẩy vật, kéo chốt, nâng bộ phận, hoặc đóng mở cửa, nắp máy trong các hệ thống tự động.
• ● Phù hợp với ứng dụng trong máy đóng gói, robot, thiết bị thông minh, máy thử nghiệm…

5. Góp Phần Tự Động Hóa Các Tác Vụ Lặp Lại

• ● Tối ưu cho các quy trình cần lặp lại liên tục như đẩy sản phẩm ra băng chuyền, nâng – hạ cảm biến, mở khóa…
• ● Tăng năng suất, giảm thao tác thủ công, cải thiện độ chính xác trong sản xuất.
• ● Nhập nội dung

Tóm lại : Với khả năng tạo chuyển động thẳng ổn định, điều khiển dễ dàng và tương thích với nhiều hệ thống điện tử, xi lanh điện AL03 là thiết bị lý tưởng cho các ứng dụng tự động hóa thông minh, nhỏ gọn và tiết kiệm chi phí vận hành.

Ứng Dụng Của Xi Lanh Điện AL03

Với thiết kế nhỏ gọn, hoạt động bằng điện, dễ điều khiển và chuyển động chính xác, xi lanh điện AL03 được sử dụng rộng rãi trong nhiều lĩnh vực công nghiệp, dân dụng và nghiên cứu kỹ thuật. Dưới đây là các ứng dụng tiêu biểu của dòng sản phẩm này:

1. Ứng Dụng Trong Robot Và Mô Hình Tự Động Hóa

• ✔ Đóng vai trò là cơ cấu truyền động tuyến tính trong robot pick & place, cánh tay máy mini, băng chuyền tự chế…
• ✔ Được sử dụng rộng rãi trong các dự án Arduino, Raspberry Pi, học thuật và mô hình STEM.
• ✔ Hỗ trợ các thao tác như đẩy linh kiện, nâng đỡ module, đóng mở chốt cơ học.

2. Máy Đóng Gói – Thiết Bị Tự Động Hóa Nhẹ

• ✔ Dùng để đẩy sản phẩm ra băng tải, ép màng, đóng hộp hoặc gạt chi tiết trong dây chuyền bán tự động.
• ✔ Đáp ứng tốt các ứng dụng cần chuyển động thẳng ngắn, tốc độ vừa phải và dễ điều khiển.

3. Thiết Bị Y Tế – Ghế Thông Minh – Thiết Bị Gia Dụng

• ✔ Sử dụng trong ghế massage, giường y tế, bệ đỡ thiết bị, cửa tủ tự động, cơ cấu điều chỉnh độ nghiêng.
• ✔ Hoạt động êm ái, tiêu thụ điện năng thấp, đảm bảo an toàn cho người dùng.

4. Hệ Thống Cửa Tự Động – Khóa Điện – Chốt Cơ Khí

• ✔ Dùng làm cơ cấu đóng mở cửa, thanh khóa, chốt an toàn cho tủ điện, hộp điều khiển, thang máy mini.
• ✔ Kết hợp với relay hoặc cảm biến để tự động mở khóa khi có tín hiệu điều khiển.

5. Thiết Bị Kiểm Tra – Máy Thử Nghiệm

• ✔ Thực hiện các chuyển động lặp lại chính xác trong máy kiểm tra lực, máy test mô hình, cảm biến…
• ✔ Hỗ trợ công tác nghiên cứu – phát triển sản phẩm hoặc thử nghiệm tính năng cơ học.

6. Ứng Dụng DIY – Tự Chế Thông Minh

• ✔ Dùng trong các dự án DIY tự chế như robot hút bụi, cần nâng mini, cửa sổ thông minh, hệ thống thông gió tự động…
• ✔ Phù hợp với người học kỹ thuật, sáng tạo cơ khí – điện tử.

Tóm lại : Với khả năng hoạt động linh hoạt, điều khiển đơn giản và hiệu quả cao, xi lanh điện AL03 là giải pháp lý tưởng cho nhiều hệ thống tự động hóa nhỏ, thiết bị dân dụng thông minh và các ứng dụng kỹ thuật hiện đại cần độ chính xác và tiết kiệm chi phí.

Những Lưu Ý Khi Sử Dụng Xi Lanh Điện AL03

Để xi lanh điện AL03 hoạt động hiệu quả, bền bỉ và đảm bảo an toàn trong quá trình sử dụng, người dùng cần chú ý một số vấn đề kỹ thuật quan trọng dưới đây. Việc tuân thủ các lưu ý này sẽ giúp thiết bị đạt hiệu suất cao và kéo dài tuổi thọ làm việc.

1. Chọn Đúng Điện Áp Và Model Phù Hợp

• ● Xác định đúng điện áp nguồn DC (12V hoặc 24V) theo thông số kỹ thuật của xi lanh.
• ● Chọn model có lực đẩy/kéo và hành trình phù hợp với tải trọng và khoảng di chuyển yêu cầu.
• ● Không sử dụng quá tải vì có thể làm hư mô-tơ hoặc trục vít me bên trong.

2. Đảm Bảo Nguồn Cấp Ổn Định

• ● Sử dụng nguồn điện ổn định, đúng điện áp, hạn chế dao động hoặc sụt áp đột ngột.
• ● Nếu điều khiển bằng mạch vi xử lý (Arduino, PLC), cần có relay cách ly để bảo vệ cả xi lanh và mạch điều khiển.
• ● Nhập nội dung

3. Đảo Chiều Đúng Cách

• ● Để đổi chiều chuyển động (đẩy hoặc kéo), chỉ cần đảo cực dây nguồn (dây đỏ và đen).
• ● Không nên đổi chiều liên tục trong thời gian ngắn, tránh làm nóng mô-tơ và giảm tuổi thọ.

4. Tránh Va Đập Và Quá Hành Trình

• ● Hạn chế để xi lanh va chạm với vật cứng khi đang hoạt động hoặc di chuyển hết hành trình.
• ● Có thể gắn công tắc hành trình để kiểm soát điểm dừng chính xác và an toàn.

5. Lắp Đặt Đúng Kỹ Thuật

• ● Cố định chắc chắn thân xi lanh vào kết cấu máy móc bằng các lỗ bắt vít có sẵn.
• ● Đảm bảo hướng chuyển động của ty đẩy không bị lệch tâm, giúp giảm ma sát và tránh cong trục.
• ● Lắp trục đẩy đúng với cơ cấu liên kết như chốt, bản lề, khớp gắn.

6. Bảo Trì Định Kỳ

• ● Kiểm tra định kỳ phần cơ khí như vít me, ổ đỡ, đầu nối dây điện để đảm bảo không bị lỏng, rơ hoặc bám bụi.
• ● Có thể bôi trơn trục vít nhẹ nếu làm việc trong môi trường bụi nhiều hoặc liên tục.
• ● Đảm bảo môi trường khô ráo, hạn chế hơi nước và hóa chất gây oxi hóa thiết bị.

Tóm lại : Tuân thủ đúng các lưu ý khi sử dụng sẽ giúp xi lanh điện AL03 hoạt động trơn tru, tăng tuổi thọ, giảm thiểu rủi ro kỹ thuật và đảm bảo hiệu quả vận hành trong các ứng dụng tự động hóa hiện đại.
