Ngã Ba Nối Khí Nén Ren Giữa JPB

Giới Thiệu Về Ngã Ba Nối Khí Nén Ren Giữa JPB

Ngã ba nối khí nén ren giữa JPB là phụ kiện quan trọng trong hệ thống khí nén, có chức năng chia nhánh dòng khí từ một nguồn chính thành hai nhánh phụ thông qua thiết kế hình chữ T. Khác biệt so với các dòng nối thường, JPB sở hữu kết cấu ren ở nhánh giữa, cho phép kết nối cố định vào thiết bị hoặc hệ thống chính, trong khi hai đầu còn lại dùng để nối nhanh với ống khí mềm.

Đặc Điểm Nổi Bật Của Ngã Ba Nối Khí Nén Ren Giữa JPB

• ✅ Thiết kế chữ T với ren ở giữa: Giúp cố định dễ dàng vào van, bề mặt máy hoặc thiết bị trung tâm, chia khí hiệu quả ra hai hướng.
• ✅ Cơ cấu nối nhanh hai đầu: Hỗ trợ kết nối nhanh chóng với các loại ống PU, PA, PE, tiết kiệm thời gian lắp đặt.
• ✅ Vật liệu nhựa PBT kết hợp inox: Tăng độ bền, chống ăn mòn, thích hợp sử dụng trong môi trường khí nén công nghiệp.
• ✅ Chịu áp tốt – chống rò rỉ: Nhờ hệ thống gioăng kín và vòng giữ chắc chắn ở đầu nối nhanh.
• ✅ Dễ lắp đặt – phù hợp không gian nhỏ: Kiểu dáng nhỏ gọn, phù hợp cho cả những vị trí lắp đặt hạn chế diện tích.

Tóm lại : Với thiết kế thông minh, linh hoạt và khả năng chia nhánh hiệu quả, ngã ba nối khí nén ren giữa JPB là giải pháp tối ưu cho các hệ thống khí nén hiện đại. Đây là phụ kiện không thể thiếu trong các hệ thống tự động hóa đòi hỏi độ ổn định, an toàn và hiệu quả kết nối cao.

Ưu Điểm Của Ngã Ba Nối Khí Nén Ren Giữa JPB

Ngã ba nối khí nén ren giữa JPB là dòng phụ kiện khí nén được thiết kế để tối ưu hóa kết nối trong các hệ thống phân phối khí. Với cấu trúc đặc biệt – ren ở giữa và hai đầu nối nhanh – sản phẩm này mang lại nhiều lợi ích vượt trội cả về mặt kỹ thuật lẫn thực tiễn sử dụng:

1. Kết Hợp Giữa Ren Và Nối Nhanh – Linh Hoạt Tối Đa

• ✔ Đầu ren giữa cho phép lắp cố định vào van, trạm khí hoặc thiết bị trung tâm, trong khi hai đầu còn lại kết nối nhanh với ống khí mềm.
• ✔ Giúp tối ưu thiết kế hệ thống, dễ lắp đặt, dễ tháo rời khi cần bảo trì hoặc thay đổi bố trí.

2. Tiết Kiệm Không Gian – Tối Ưu Cho Hệ Thống Nhỏ Gọn

• ✔ Thiết kế dạng chữ T gọn gàng, dễ bố trí trong tủ điện, bảng điều khiển hoặc máy móc tự động có không gian hạn chế.
• ✔ Phù hợp với các hệ thống khí nén có nhiều nhánh tỏa ra từ một điểm cố định.

3. Chịu Áp Tốt – Hoạt Động Ổn Định

• ✔ Cấu tạo từ nhựa kỹ thuật PBT kết hợp kim loại ở phần ren và vòng giữ, cho phép JPB chịu áp lực cao lên tới 1.0 MPa.
• ✔ Hệ thống gioăng cao su đảm bảo kín khí tuyệt đối, không rò rỉ khi vận hành liên tục.

4. Tiết Kiệm Thời Gian Lắp Đặt

• ✔ Hai đầu push-in giúp lắp ống khí chỉ bằng thao tác đẩy nhẹ, không cần siết ren hay sử dụng dụng cụ chuyên dụng.
• ✔ Rút ngắn thời gian thi công, đặc biệt hữu ích khi phải lắp đặt nhiều đầu nối trong hệ thống lớn.

5. Độ Bền Cao – Phù Hợp Nhiều Môi Trường Công Nghiệp

• ✔ Chất liệu chống ăn mòn, phù hợp sử dụng trong môi trường có độ ẩm cao hoặc tiếp xúc dầu nhẹ.
• ✔ Được ứng dụng linh hoạt trong các ngành như: tự động hóa, thực phẩm, đóng gói, cơ khí chính xác.

Tóm lại : Với thiết kế kết hợp thông minh giữa ren cố định và đầu nối nhanh, ngã ba nối khí nén ren giữa JPB mang đến giải pháp kết nối hiệu quả, tiện lợi và tiết kiệm thời gian cho mọi hệ thống khí nén công nghiệp. Đây là lựa chọn lý tưởng cho những ai cần sự gọn gàng, linh hoạt và độ kín khí tuyệt đối.

Thông Số Kỹ Thuật Của Ngã Ba Nối Khí Nén Ren Giữa JPB

• Tên sản phẩm : Ngã Ba Nối Khí Nén Ren Giữa JPB
• Kích thước ren : M5, PT1/8”, PT1/4”, PT3/8”…
• Đường kính ống khí : 4mm, 6mm, 8mm, 10mm, 12mm
• Áp suất hoạt động : 0 – 1.0 MPa
• Nhiệt độ hoạt động : 0 ~ 60°C
• Loại kết nối : 2 đầu push-in + 1 đầu ren ngoài
• Chất liệu thân : Nhựa PBT, vòng siết kim loại, gioăng cao su NBR
• Tình trạng : Mới 100%

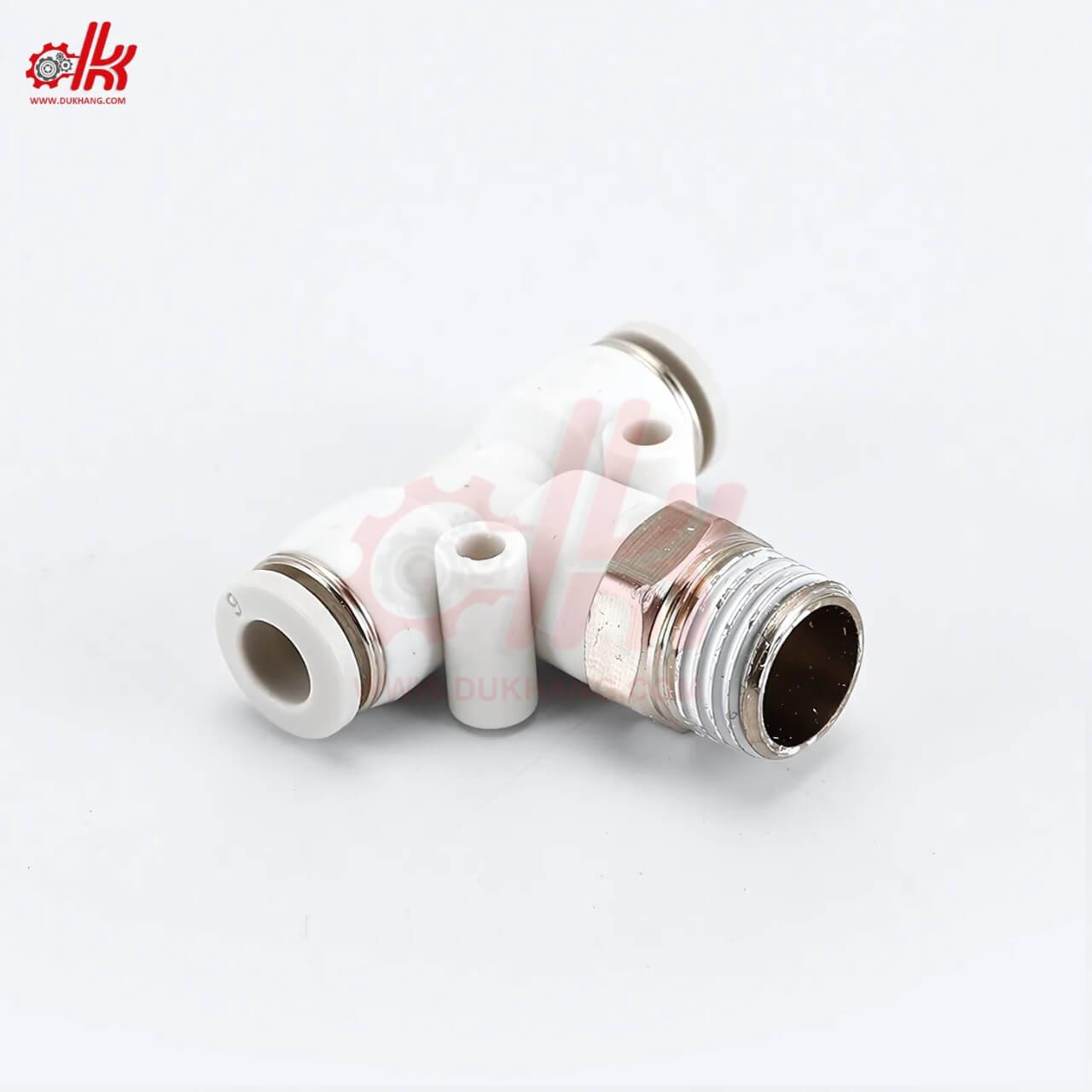

Cấu Tạo Của Ngã Ba Nối Khí Nén Ren Giữa JPB

Ngã ba nối khí nén ren giữa JPB được thiết kế với cấu trúc tối ưu để vừa đảm bảo khả năng cố định chắc chắn qua đầu ren, vừa hỗ trợ kết nối nhanh qua hai đầu còn lại. Mỗi chi tiết cấu tạo đều được nghiên cứu kỹ lưỡng nhằm đảm bảo độ kín khí, độ bền cơ học và sự thuận tiện trong quá trình lắp đặt.

1. Thân Chính (Body)

• ● Làm từ nhựa kỹ thuật PBT – nhẹ, bền, chịu lực tốt và chống ăn mòn nhẹ từ hơi ẩm, bụi hoặc dầu.
• ● Thiết kế theo dạng chữ T, với phần giữa dùng ren và hai đầu còn lại dùng nối nhanh.

2. Đầu Ren Giữa (Threaded Male Connector)

• ● Làm từ inox hoặc đồng mạ niken, có thể chịu lực siết mạnh mà không bị biến dạng.
• ● Có các chuẩn ren phổ biến như M5, PT1/8”, PT1/4”, PT3/8”… tùy theo loại.
• ● Dùng để cố định vào bảng phân phối khí, trạm van, hoặc cụm điều khiển trung tâm.

3. Hai Đầu Nối Nhanh (Push-in Fittings)

• ● Cho phép lắp đặt nhanh các loại ống khí mềm như PU, PE, PA chỉ bằng một thao tác đẩy.
• ● Bên trong có chốt khóa bằng kim loại giữ ống chắc chắn, chống tuột khi áp suất thay đổi.

4. Vòng Siết Kim Loại (Lock Ring)

• ● Bao quanh miệng đầu nối, có nhiệm vụ giữ chặt ống khí, tăng độ chắc chắn và an toàn trong môi trường có rung động hoặc áp lực cao.

5. Gioăng Làm Kín (Seal Ring)

• ● Tích hợp bên trong các đầu nối, thường làm bằng cao su NBR hoặc Viton, có khả năng chịu nhiệt, chịu mài mòn và kín khí tuyệt đối.
• ● Giúp ngăn rò rỉ khí ở điểm kết nối, đảm bảo hiệu suất hoạt động của toàn hệ thống.

Tóm lại : Với cấu tạo kết hợp giữa ren và đầu nối nhanh, ngã ba nối khí nén ren giữa JPB là sản phẩm lý tưởng cho các hệ thống khí nén hiện đại cần độ linh hoạt, độ kín cao và khả năng lắp đặt nhanh. Thiết kế chắc chắn, vật liệu bền bỉ giúp sản phẩm hoạt động ổn định lâu dài trong môi trường công nghiệp.

Chức Năng Của Ngã Ba Nối Khí Nén Ren Giữa JPB

Ngã ba nối khí nén ren giữa JPB là phụ kiện thông minh trong hệ thống khí nén, đảm nhận vai trò quan trọng trong việc phân chia luồng khí từ một nguồn chính sang hai nhánh phụ một cách ổn định, kín khí và hiệu quả. Nhờ cấu tạo đặc biệt với ren giữa cố định và hai đầu nối nhanh, sản phẩm này mang đến nhiều chức năng thiết yếu trong các ứng dụng công nghiệp tự động hóa.

1. Chia Dòng Khí Từ Một Nguồn Thành Hai Hướng

• ✔ Thiết kế chữ T cho phép chia khí nén từ một điểm cấp chính sang hai đầu ra đồng thời.
• ✔ Đảm bảo lưu lượng khí được phân phối đều và ổn định đến các thiết bị chấp hành như xi lanh, van điện từ…

2. Kết Nối Cố Định Với Hệ Thống Trung Tâm Qua Ren Giữa

• ✔ Phần ren ở giữa giúp lắp cố định lên bảng điều khiển, khối van, hoặc bộ chia khí trung tâm, đảm bảo sự ổn định cao khi vận hành.
• ✔ Tăng độ chắc chắn cho toàn bộ hệ thống, hạn chế rung lắc hoặc lỏng lẻo khi áp suất thay đổi liên tục.

3. Hỗ Trợ Lắp Đặt Nhanh Các Nhánh Phụ

• ✔ Hai đầu nối nhanh (push-in) giúp kết nối trực tiếp ống khí mềm chỉ bằng thao tác đẩy vào, không cần dụng cụ siết ren.
• ✔ Giúp tiết kiệm thời gian thi công, thay thế hoặc mở rộng hệ thống một cách linh hoạt.

4. Tối Ưu Hóa Bố Trí Hệ Thống Khí Nén

• ✔ Sử dụng JPB giúp tập trung điểm cấp khí tại một điểm cố định, sau đó phân tách ra nhiều nhánh, thuận tiện cho việc bố trí đường ống gọn gàng, khoa học.
• ✔ Phù hợp cho các hệ thống có nhiều thiết bị sử dụng khí đặt gần nhau.

5. Đảm Bảo Độ Kín Khí Và An Toàn Vận Hành

• ✔ Hệ thống gioăng và vòng siết tại đầu nối giúp ngăn rò rỉ khí, đảm bảo áp suất đầu ra ổn định.
• ✔ Tăng độ tin cậy cho hệ thống khí nén, đặc biệt trong các dây chuyền yêu cầu độ chính xác cao.

Tóm lại : Với chức năng chia khí thông minh, kết nối linh hoạt và khả năng cố định chắc chắn, ngã ba nối khí nén ren giữa JPB là lựa chọn tối ưu cho các hệ thống khí nén công nghiệp hiện đại. Sản phẩm giúp đơn giản hóa thiết kế, tăng hiệu quả vận hành và tiết kiệm thời gian lắp đặt.

Ứng Dụng Của Ngã Ba Nối Khí Nén Ren Giữa JPB

Với thiết kế đặc biệt gồm một đầu ren ở giữa và hai đầu nối nhanh, ngã ba nối khí nén ren giữa JPB là giải pháp kết nối tối ưu trong các hệ thống khí nén công nghiệp yêu cầu chia nhánh khí từ một điểm cố định. Sản phẩm được ứng dụng rộng rãi trong nhiều lĩnh vực nhờ tính linh hoạt, độ kín khí cao và thao tác lắp đặt nhanh chóng.

1. Dây Chuyền Tự Động Hóa Sản Xuất

• ✔ Lắp ren giữa vào trạm khí trung tâm hoặc cụm van, sau đó phân phối khí ra hai xi lanh hoặc hai van điện từ thông qua hai nhánh nối nhanh.
• ✔ Ứng dụng trong máy đóng gói, máy dán nhãn, robot khí nén, hệ thống pick & place…

2. Ngành Cơ Khí – Lắp Ráp – Chế Tạo Máy

• ✔ Dùng trong các bảng điều khiển khí nén hoặc tủ van phân phối, chia khí từ nguồn cố định đến hai thiết bị sử dụng khí đặt gần nhau.
• ✔ Tối ưu hóa không gian lắp đặt nhờ thiết kế nhỏ gọn và khả năng kết nối nhanh chóng.

3. Hệ Thống Khí Nén Trung Tâm Nhiều Nhánh

• ✔ Ngã ba JPB đóng vai trò như một bộ chia nhánh phụ, dẫn khí đến các cụm làm việc khác nhau trong nhà xưởng, xưởng lắp ráp hoặc dây chuyền sản xuất tự động.
• ✔ Tiết kiệm không gian và độ dài ống dẫn khí, đồng thời đảm bảo lưu lượng khí ổn định.

4. Ngành Thực Phẩm – Dược Phẩm – Điện Tử

• ✔ Phù hợp với các môi trường yêu cầu vệ sinh cao và có không gian thao tác nhỏ hẹp như dây chuyền chiết rót, đóng nắp, kiểm tra linh kiện, dán tem nhãn.
• ✔ Nhờ khả năng lắp cố định và chia khí chuẩn xác, sản phẩm đảm bảo độ an toàn và chính xác cao.

5. Ứng Dụng Trong Hệ Thống Bảng Phân Phối Khí

• ✔ Được lắp trực tiếp trên panel điều khiển khí hoặc bảng chia khí trung tâm, giúp kỹ sư dễ dàng kiểm soát hướng khí và thao tác bảo trì.
• ✔ Có thể thay thế linh hoạt khi cần mở rộng hoặc thay đổi cấu hình hệ thống.

Tóm lại : Với khả năng kết nối cố định chắc chắn qua ren giữa và phân phối nhanh khí qua hai nhánh phụ, ngã ba nối khí nén ren giữa JPB là lựa chọn hàng đầu cho các hệ thống tự động hóa, dây chuyền sản xuất, và bảng phân phối khí chuyên nghiệp. Sản phẩm mang lại giải pháp kết nối tiện lợi, an toàn và tiết kiệm không gian cho mọi ứng dụng khí nén hiện đại.

Những Lưu Ý Khi Sử Dụng Ngã Ba Nối Khí Nén Ren Giữa JPB

Để ngã ba nối khí nén ren giữa JPB hoạt động hiệu quả, ổn định và an toàn trong hệ thống khí nén, người sử dụng cần tuân thủ một số lưu ý quan trọng về kỹ thuật và điều kiện vận hành. Những yếu tố này sẽ giúp giảm thiểu hư hỏng, tránh rò rỉ khí và kéo dài tuổi thọ cho thiết bị.

1. Chọn Đúng Kích Thước Ren Và Đường Kính Ống

• ● Xác định rõ kích thước ren ở nhánh giữa (M5, PT1/8″, PT1/4″, v.v.) phù hợp với thiết bị cần gắn.
• ● Hai đầu nối nhanh phải tương thích với đường kính ngoài của ống khí mềm (4mm, 6mm, 8mm, 10mm, 12mm…) để đảm bảo kín khí.

2. Lắp Ren Đúng Kỹ Thuật – Dùng Băng Tan PTFE

• ● Khi vặn phần ren giữa vào thiết bị, nên quấn băng tan PTFE vừa đủ để tăng độ kín, tránh rò khí ở chân ren.
• ● Không siết quá chặt gây nứt thân nhựa PBT hoặc hỏng ren kim loại.

3. Đẩy Ống Khí Đúng Cách Vào Đầu Nối Nhanh

• ● Cần đẩy ống khí dứt khoát vào sâu hết cỡ để gioăng và vòng siết kim loại bên trong hoạt động đúng cách.
• ● Lắp ống chưa chặt sẽ gây rò rỉ khí hoặc tuột ống khi áp suất thay đổi đột ngột.

4. Không Vượt Quá Áp Suất Làm Việc Tối Đa

• ● Áp suất làm việc lý tưởng của JPB là 0 – 1.0 MPa. Không nên vượt quá ngưỡng này để tránh làm biến dạng nhựa, phồng gioăng hoặc bung đầu nối.
• ● Trong hệ thống có dao động áp, nên trang bị thêm van điều áp hoặc bộ giảm xung khí.

5. Không Sử Dụng Với Chất Lỏng, Hơi Ẩm, Hoặc Dầu Nếu Không Có Bộ Lọc

• ● JPB chỉ dùng cho khí nén sạch, khô. Nếu hệ thống có hơi nước hoặc dầu, cần trang bị bộ lọc khí AF/AL trước khi khí đi qua ngã ba.
• ● Tránh dùng trong môi trường có hóa chất ăn mòn mạnh, axit hoặc kiềm.

6. Bảo Dưỡng Và Kiểm Tra Định Kỳ

• ● Kiểm tra các điểm nối định kỳ để phát hiện rò rỉ khí, lỏng khớp ren hoặc hư hỏng gioăng.
• ● Vệ sinh khu vực quanh đầu nối để tránh bụi bẩn bám vào gây giảm độ kín khí.

Tóm lại : Việc tuân thủ đúng các lưu ý kỹ thuật trên sẽ giúp ngã ba nối khí nén ren giữa JPB hoạt động ổn định, bền lâu và đảm bảo an toàn cho toàn bộ hệ thống khí nén. Đây là yếu tố then chốt để duy trì hiệu suất vận hành và hạn chế chi phí bảo trì trong dài hạn.
