ĐẦU NỐI KHÍ NÉN

Đầu nối khí nén là những loại phụ kiện không thể thiếu trong các hệ thống khí nén. Chúng được sử dụng để kết nối các ống dẫn khí nén với nhau và với các thiết bị khí nén khác như van, xi lanh, motor khí nén,… Nhờ đó, khí nén có thể được truyền đi một cách hiệu quả và an toàn đến các vị trí cần thiết trong hệ thống.

※ Cấu tạo cơ bản của đầu nối khí nén:

• 1. Thân đầu nối: Thường được làm từ kim loại (nhôm, thép không gỉ, đồng thau) hoặc nhựa chịu lực cao. Bên trong thân đầu nối có các rãnh và khe để đảm bảo kín khí khi kết nối.
• 2. Gioăng cao su: Được đặt ở các vị trí quan trọng để đảm bảo kín khí. Gioăng cao su thường làm từ các loại vật liệu chịu được môi trường khí nén như NBR, FKM.
• 3. Cơ cấu khóa: Thường là bi khóa hoặc cơ cấu khóa khác để giữ chặt kết nối khi cắm vào. Cơ cấu này giúp đầu nối không bị bung ra trong quá trình sử dụng.
• 4. Đuôi nối: Là phần kết nối trực tiếp với ống dẫn khí nén. Có thể có nhiều kiểu dáng như ren ngoài, ren trong, hoặc kiểu đẩy trực tiếp để phù hợp với các loại ống khác nhau.
• 5. Vòng bảo vệ: Giúp bảo vệ các bộ phận bên trong khỏi tác động từ bên ngoài. Vòng bảo vệ này có thể làm từ kim loại hoặc nhựa cứng.

※ Nguyên lý hoạt động của đầu nối khí nén

Khi lắp đặt, đầu nối được vặn chặt vào ống dẫn và thiết bị, gioăng sẽ ép chặt vào các bề mặt tiếp xúc, tạo ra một mối nối kín. Khi khí nén đi qua, nó sẽ không bị rò rỉ ra ngoài, đảm bảo hiệu suất làm việc của hệ thống.

※ Phân loại đầu nối khí nén:

• 1. Đầu nối nhanh: Loại đầu nối phổ biến nhất, dễ dàng kết nối và tháo gỡ.
• 2. Đầu nối ren: Dùng để kết nối với các thiết bị có ren.
• 3. Đầu nối chữ T, chữ L: Dùng để phân chia dòng khí.
• 4. Đầu nối một chiều: Chỉ cho phép khí đi theo một chiều.

※ Ưu điểm của đầu nối khí nén:

• Kết nối nhanh chóng: Đầu nối khí nén giúp việc lắp đặt và tháo gỡ các thiết bị khí nén trở nên dễ dàng và nhanh chóng.
• Đảm bảo kín khít: Gioăng cao su giúp tạo ra một kết nối kín, tránh rò rỉ khí, đảm bảo hiệu suất làm việc của hệ thống.
• Độ bền cao: Đầu nối khí nén được làm từ các vật liệu có độ bền cao, chịu được áp lực lớn và môi trường làm việc khắc nghiệt.
• Đa dạng mẫu mã: Có rất nhiều loại đầu nối khí nén với các kích thước và kiểu dáng khác nhau, phù hợp với nhiều ứng dụng khác nhau.

ĐẦU NỐI KHÍ NÉN GỒM NHỮNG LOẠI SAU:

1. ĐẦU NỐI PC (CON NỐI PC)

Đầu nối PC là một loại phụ kiện không thể thiếu trong hệ thống khí nén. Chúng được sử dụng để kết nối các ống khí, thiết bị khí nén với nhau một cách nhanh chóng và an toàn. PC là viết tắt của “Push-to-Connect”, nghĩa là “nhấn để kết nối”, thể hiện cách thức lắp đặt đơn giản của loại đầu nối này.

• – Chất liệu bền: Được làm từ polycarbonate, đầu nối này có khả năng chống va đập và chịu lực tốt, giúp tăng tuổi thọ sử dụng.
• – Khả năng chống ăn mòn: So với các vật liệu khác, polycarbonate có khả năng chống lại sự ăn mòn tốt hơn, đặc biệt là trong môi trường có hóa chất.
• – Thiết kế gọn nhẹ: Đầu nối khí nén PC thường có thiết kế nhỏ gọn và nhẹ, giúp dễ dàng lắp đặt và sử dụng trong các không gian hạn chế.
• – Dễ dàng lắp đặt và thay thế: Thiết kế của đầu nối thường cho phép lắp đặt nhanh chóng và dễ dàng thay thế khi cần.
• – Đảm bảo độ kín: Đầu nối khí nén PC thường được thiết kế để đảm bảo không rò rỉ khí, giúp hệ thống hoạt động hiệu quả hơn.
• – Tính tương thích cao: Thích hợp với nhiều loại ống khí nén và phụ kiện khác, tăng tính linh hoạt trong việc lắp đặt và bảo trì hệ thống.

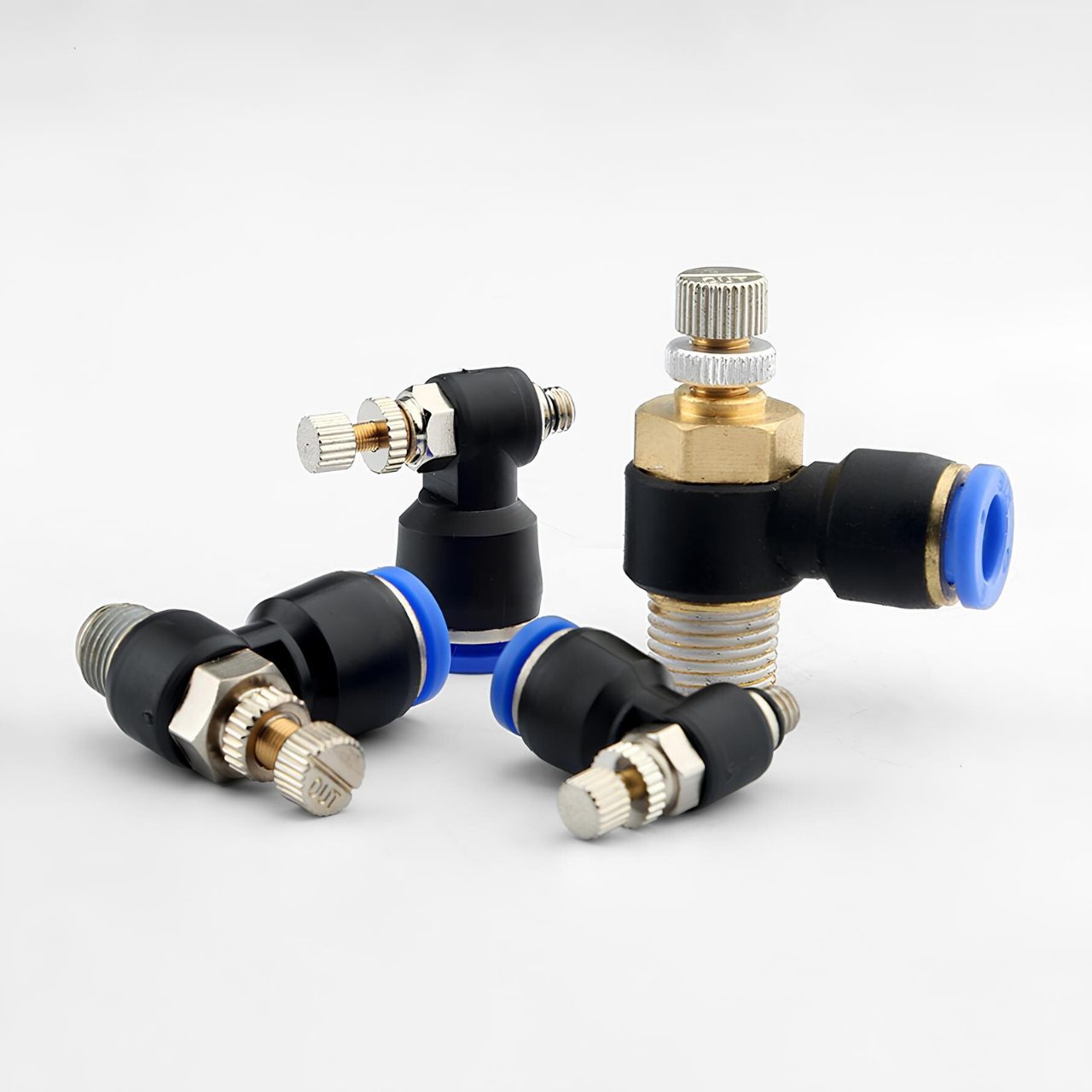

2. VAN TIẾT LƯU KHÍ NÉN (VAN CHỈNH LƯU)

Van tiết lưu khí nén là một loại van điều khiển lưu lượng, được sử dụng để giảm tốc độ của dòng chảy khí nén trong một phần của mạch khí nén. Nhờ đó, tốc độ hoạt động của các bộ truyền động như xi lanh, motor khí nén cũng sẽ chậm lại.

• – Điều chỉnh lưu lượng khí: Van tiết lưu cho phép điều chỉnh lưu lượng khí đi qua, giúp kiểm soát tốc độ và áp suất của hệ thống khí nén.
• – Độ chính xác cao: Van thường có khả năng điều chỉnh lưu lượng khí một cách chính xác, đảm bảo hệ thống hoạt động ổn định và hiệu quả.
• – Thiết kế đơn giản và nhỏ gọn: Van tiết lưu thường có thiết kế đơn giản, nhỏ gọn, dễ dàng lắp đặt và bảo trì trong hệ thống khí nén.
• – Chất liệu bền: Được làm từ các vật liệu chất lượng cao như thép không gỉ, đồng, hoặc nhựa chịu nhiệt, van tiết lưu có khả năng chống ăn mòn và chịu được môi trường khắc nghiệt.
• – Đa dạng về kiểu dáng và kích thước: Van tiết lưu có nhiều kiểu dáng và kích thước khác nhau, phù hợp với nhiều ứng dụng và hệ thống khí nén khác nhau.

3. NGÃ 3 CHỮ T NỐI KHÍ NÉN

Ngã ba chữ T nối khí nén, hay còn gọi là đầu nối T khí nén, là một phụ kiện quan trọng trong hệ thống khí nén, dùng để phân chia dòng khí từ một nguồn thành hai đường dẫn khác nhau.

• – Khả năng chịu áp suất cao: Đầu nối T khí nén được thiết kế để chịu được áp suất cao, đảm bảo sự an toàn và hiệu quả trong quá trình vận hành.
• – Thiết kế nhỏ gọn: Với thiết kế nhỏ gọn, ngã ba chữ T dễ dàng lắp đặt và sử dụng trong các không gian hạn chế.
• – Đảm bảo độ kín: Ngã ba chữ T có khả năng đảm bảo độ kín khít cao, ngăn chặn rò rỉ khí, giúp hệ thống hoạt động ổn định và hiệu quả.
• – Đa dạng về kích thước: Ngã ba chữ T có nhiều kích thước khác nhau, phù hợp với các loại ống và phụ kiện khí nén khác nhau, tăng tính linh hoạt trong lắp đặt và bảo trì.
• – Dễ dàng lắp đặt và thay thế: Thiết kế của ngã ba chữ T cho phép lắp đặt và thay thế nhanh chóng, giảm thời gian bảo trì và sửa chữa hệ thống.

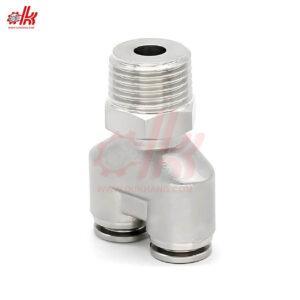

4. NGÃ 3 CHỮ Y NỐI KHÍ NÉN

Ngã ba chữ Y nối khí nén, hay còn gọi là đầu nối Y khí nén, là một phụ kiện dùng để phân chia dòng khí từ một nguồn thành hai nhánh khác nhau theo hình dạng chữ Y.

• – Thiết kế nhỏ gọn: Với thiết kế nhỏ gọn, ngã ba chữ Y dễ dàng lắp đặt và sử dụng trong các không gian hạn chế.
• – Khả năng chịu áp suất cao: Đầu nối Y khí nén được thiết kế để chịu được áp suất cao, đảm bảo sự an toàn và hiệu quả trong quá trình vận hành.
• – Đa dạng về kích thước: Ngã ba chữ Y có nhiều kích thước khác nhau, phù hợp với các loại ống và phụ kiện khí nén khác nhau, tăng tính linh hoạt trong lắp đặt và bảo trì.
• – Dễ dàng lắp đặt và thay thế: Thiết kế của ngã ba chữ Y cho phép lắp đặt và thay thế nhanh chóng, giảm thời gian bảo trì và sửa chữa hệ thống.
• – Khả năng tương thích cao: Ngã ba chữ Y có thể tương thích với nhiều loại ống và đầu nối khác, giúp kết nối dễ dàng và chắc chắn.

5. CO NỐI KHÍ NÉN

Co nối khí nén, còn được gọi là đầu nối góc hoặc elbow fitting, là một phụ kiện quan trọng trong hệ thống khí nén, được sử dụng để thay đổi hướng dòng khí từ 90 độ đến 45 độ.

• – Thiết kế nhỏ gọn: Với thiết kế nhỏ gọn, co nối khí nén dễ dàng lắp đặt và sử dụng trong các không gian hạn chế, đặc biệt là ở các góc khuất.
• – Khả năng chịu áp suất cao: Co nối khí nén được thiết kế để chịu được áp suất cao, đảm bảo sự an toàn và hiệu quả trong quá trình vận hành.
• – Đa dạng về kích thước: Co nối khí nén có nhiều kích thước khác nhau, phù hợp với các loại ống và phụ kiện khí nén khác nhau, tăng tính linh hoạt trong lắp đặt và bảo trì.
• – Dễ dàng lắp đặt và thay thế: Thiết kế của co nối khí nén cho phép lắp đặt và thay thế nhanh chóng, giảm thời gian bảo trì và sửa chữa hệ thống.
• – Khả năng tương thích cao: Co nối khí nén có thể tương thích với nhiều loại ống và đầu nối khác, giúp kết nối dễ dàng và chắc chắn.

6. ĐẦU NỐI THẲNG KHÍ NÉN

Đầu nối thẳng khí nén, còn được gọi là đầu nối trực tiếp, là một phụ kiện quan trọng trong hệ thống khí nén. Nó được sử dụng để kết nối hai đoạn ống khí nén theo hướng thẳng hàng, giúp duy trì dòng khí liên tục và ổn định.

• – Thiết kế nhỏ gọn: Với thiết kế nhỏ gọn, đầu nối thẳng dễ dàng lắp đặt và sử dụng trong các không gian hạn chế.
• – Khả năng chịu áp suất cao: Đầu nối thẳng khí nén được thiết kế để chịu được áp suất cao, đảm bảo sự an toàn và hiệu quả trong quá trình vận hành.
• – Đa dạng về kích thước: Đầu nối thẳng khí nén có nhiều kích thước khác nhau, phù hợp với các loại ống và phụ kiện khí nén khác nhau, tăng tính linh hoạt trong lắp đặt và bảo trì.
• – Dễ dàng lắp đặt và thay thế: Thiết kế của đầu nối thẳng cho phép lắp đặt và thay thế nhanh chóng, giảm thời gian bảo trì và sửa chữa hệ thống.
• – Khả năng tương thích cao: Đầu nối thẳng khí nén có thể tương thích với nhiều loại ống và đầu nối khác, giúp kết nối dễ dàng và chắc chắn.

7. ĐẦU NỐI KHÍ NÉN REN TRONG

Đầu nối khí nén ren trong là một phụ kiện quan trọng trong hệ thống khí nén, được sử dụng để kết nối các ống hoặc các thiết bị khí nén có ren ngoài.

• – Chất liệu bền bỉ: Đầu nối khí nén ren trong thường được làm từ các vật liệu như đồng, thép không gỉ, nhôm hoặc nhựa. Những vật liệu này có khả năng chống ăn mòn, chịu được áp suất cao và nhiệt độ khác nhau.
• – Thiết kế nhỏ gọn: Với thiết kế nhỏ gọn, đầu nối ren trong dễ dàng lắp đặt và sử dụng trong các không gian hạn chế.
• – Đa dạng về kích thước và loại ren: Đầu nối khí nén ren trong có nhiều kích thước và loại ren khác nhau (như ren NPT, BSP, hoặc Metric), phù hợp với các loại ống và phụ kiện khí nén khác nhau, tăng tính linh hoạt trong lắp đặt và bảo trì.
• – Dễ dàng lắp đặt và thay thế: Thiết kế của đầu nối ren trong cho phép lắp đặt và thay thế nhanh chóng, giảm thời gian bảo trì và sửa chữa hệ thống.
• – Khả năng tương thích cao: Đầu nối khí nén ren trong có thể tương thích với nhiều loại ống và đầu nối khác có ren ngoài, giúp kết nối dễ dàng và chắc chắn.

8. CO NỐI KHÍ NÉN 1 ĐẦU GHIM ỐNG 1 ĐẦU REN NGOÀI

Đầu nối khí nén 1 đầu ghim ống 1 đầu ren ngoài là một phụ kiện quan trọng trong hệ thống khí nén, dùng để kết nối một đầu ống khí nén và một thiết bị hoặc ống khác có ren trong.

• – Chất liệu: Đầu nối này thường được làm từ các vật liệu chất lượng cao như đồng, thép không gỉ, nhôm, hoặc nhựa polyamide, mang lại khả năng chống ăn mòn và độ bền cao.
• – Cơ chế khóa nhanh: Đầu ghim ống thường có cơ chế khóa nhanh, giúp kết nối nhanh chóng và chắc chắn với ống khí nén mà không cần dụng cụ phụ trợ.
• – Dễ dàng kết nối: Đầu ren ngoài dễ dàng kết nối với các thiết bị hoặc ống ren trong, tạo ra mối nối chặt chẽ và đáng tin cậy.
• – Chịu áp lực cao: Được thiết kế để hoạt động ổn định dưới áp suất cao, thường sử dụng trong các hệ thống khí nén công nghiệp.
• – Khả năng giữ chặt: Thiết kế đảm bảo rằng ống khí nén được giữ chặt, giảm thiểu nguy cơ rò rỉ và đảm bảo độ bền của kết nối.

9. NGÃ 5 NỐI KHÍ NÉN

Ngã 5 nối ống khí nén là một loại phụ kiện đặc biệt trong hệ thống khí nén, được thiết kế để phân chia một dòng khí nén thành 5 nhánh khác nhau. Nó là một biến thể của ngã ba chữ T, nhưng có nhiều nhánh hơn,

• – Thiết kế 5 ngả: Có năm đầu nối, cho phép kết nối một nguồn khí nén đến bốn đường dẫn khác nhau.
• – Áp suất làm việc: Được thiết kế để chịu được áp suất cao, thường lên đến hàng trăm PSI, đảm bảo hoạt động an toàn và hiệu quả.
• – Kích thước: Có sẵn trong nhiều kích thước khác nhau để phù hợp với các loại ống và yêu cầu hệ thống khác nhau.
• – Cơ chế khóa: Một số thiết kế có cơ chế khóa chắc chắn để giữ chặt các đầu nối.
• – Phân phối khí linh hoạt: Cho phép phân phối khí nén đến nhiều điểm khác nhau một cách linh hoạt, tối ưu hóa hiệu suất hệ thống.

10. VAN TIẾT LƯU HAI ĐẦU ỐNG KHÍ NÉN

Van tiết lưu hai đầu ống khí nén là một loại van công nghiệp được sử dụng rộng rãi trong các hệ thống khí nén. Van này có chức năng chính là điều chỉnh và kiểm soát lưu lượng khí nén đi qua đường ống, từ đó giúp điều chỉnh áp suất và tốc độ hoạt động của các thiết bị khí nén khác.

• – Điều chỉnh lưu lượng: Van này cho phép điều chỉnh lưu lượng khí nén đi qua ống, giúp kiểm soát tốc độ di chuyển của các thiết bị khí nén như xi lanh.
• – Thiết kế hai đầu: Van có hai đầu kết nối với ống khí nén, một đầu vào và một đầu ra, giúp điều chỉnh lưu lượng khí ở cả hai chiều của dòng khí.
• – Cơ chế điều chỉnh: Thường có một núm điều chỉnh hoặc bánh xe để thay đổi lưu lượng khí. Một số van còn có chỉ số đo lường giúp người dùng dễ dàng theo dõi và điều chỉnh lưu lượng.
• – Vật liệu chế tạo: Thường được làm từ hợp kim nhôm, đồng hoặc nhựa cao cấp để đảm bảo độ bền và khả năng chịu áp lực tốt.
• – Kích thước và kiểu kết nối: Van có nhiều kích thước khác nhau để phù hợp với các kích cỡ ống khí nén và có thể có kiểu kết nối ren hoặc kiểu kết nối nhanh.

11. VAN KHOÁ 2 ĐẦU ỐNG KHÍ NÉN

Van khóa hai đầu ống khí nén là một thiết bị cơ khí không thể thiếu trong hệ thống khí nén. Chúng đóng vai trò quan trọng trong việc điều khiển và ngắt dòng chảy của khí nén, đảm bảo sự an toàn và hiệu quả cho hệ thống.

• – Chức năng khóa: Van này được thiết kế để ngắt hoặc mở dòng khí nén hoàn toàn giữa hai đầu ống khí. Khi van ở trạng thái đóng, khí nén không thể lưu thông qua van; khi mở, khí nén có thể chảy tự do.
• – Thiết kế hai đầu: Có hai đầu kết nối với ống khí nén, cho phép kiểm soát dòng khí ở cả hai đầu. Thông thường, một đầu là đầu vào và một đầu là đầu ra.
• – Cơ chế hoạt động: Van khóa có thể hoạt động bằng cách vặn tay (thường là kiểu vặn chặt hoặc vặn mở), hoặc bằng cơ cấu điều khiển tự động (như van điều khiển điện hoặc khí nén).
• – Vật liệu chế tạo: Thường được làm từ các vật liệu chịu áp lực và ăn mòn tốt như đồng, nhôm, thép không gỉ hoặc nhựa kỹ thuật, nhằm đảm bảo độ bền và tuổi thọ lâu dài.
• – Kích thước và kiểu kết nối: Van khóa có nhiều kích thước để phù hợp với các kích cỡ ống khí khác nhau và có thể có kiểu kết nối ren, kiểu kết nối nhanh hoặc kiểu kết nối khác tùy thuộc vào ứng dụng cụ thể.

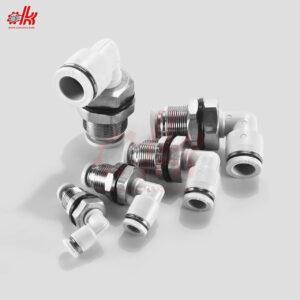

12. ĐẦU NỐI 2 ĐẦU ỐNG SIẾT THÀNH

Nối hai đầu ống siết thành là một loại phụ kiện ống phổ biến, được sử dụng để kết nối hai đoạn ống lại với nhau. Nó có cấu tạo đơn giản nhưng đảm bảo độ kín khít cao, thường được ứng dụng trong các hệ thống khí nén.

• – Chức năng kết nối: Được thiết kế để kết nối hai đoạn ống khí nén hoặc ống dẫn chất lỏng một cách nhanh chóng và dễ dàng mà không cần phải sử dụng công cụ đặc biệt.
• – Cơ chế siết chặt: Có cơ chế siết chặt bằng cách vặn hoặc kéo, giúp tạo ra một kết nối chắc chắn và kín khí. Một số loại sử dụng vòng siết hoặc cơ cấu khóa để đảm bảo rằng kết nối không bị lỏng lẻo.
• – Kích thước và kiểu kết nối: Có nhiều kích thước khác nhau để phù hợp với các kích cỡ ống khác nhau. Các kiểu kết nối có thể bao gồm ren, kết nối nhanh (quick connect) hoặc các kiểu kết nối khác.
• – Khả năng chịu áp lực: Nối ống siết thành được thiết kế để chịu được áp lực cao và thường có các chỉ số áp suất tối đa mà nó có thể chịu đựng, đảm bảo an toàn trong quá trình sử dụng.
• – Độ kín khí: Được thiết kế để đảm bảo rằng kết nối giữa hai ống là kín khí, ngăn ngừa rò rỉ khí.

13. ĐẦU NỐI INOX SIẾT HẠT BẮP

Đầu nối inox siết hạt bắp là một loại phụ kiện ống phổ biến, được sử dụng rộng rãi trong các hệ thống ống dẫn chất lỏng và khí nén. Với thiết kế đặc biệt và chất liệu inox cao cấp, loại đầu nối này mang đến nhiều ưu điểm vượt trội so với các loại nối ống truyền thống.

• – Chất liệu inox: Được làm từ inox (thép không gỉ), giúp đầu nối có khả năng chống ăn mòn, chịu nhiệt và độ bền cao, đặc biệt phù hợp với môi trường có độ ẩm cao hoặc hóa chất ăn mòn.
• – Thiết kế siết hạt bắp: Có cơ chế siết chặt bằng hạt bắp (hoặc các vòng siết) để tạo ra một kết nối kín và chắc chắn giữa ống và đầu nối. Cơ chế này giúp làm cho kết nối không bị lỏng lẻo và ngăn ngừa rò rỉ.
• – Kết nối nhanh: Thường được thiết kế để lắp đặt và tháo dỡ nhanh chóng mà không cần công cụ đặc biệt, giúp tiết kiệm thời gian và công sức trong quá trình lắp ráp hoặc bảo trì.
• – Kích thước và kiểu kết nối: Có nhiều kích thước khác nhau để phù hợp với các kích cỡ ống khác nhau. Các kiểu kết nối có thể bao gồm kết nối ren hoặc kiểu kết nối nhanh.
• – Độ bền và ổn định: Với chất liệu inox và cơ chế siết chắc chắn, đầu nối này có độ bền cao và duy trì hiệu suất ổn định trong thời gian dài.

14. KHỚP NỐI NHANH KHÍ NÉN (ĐẦU NỐI NHANH)

Khớp nối nhanh khí nén là một loại phụ kiện không thể thiếu trong các hệ thống sử dụng năng lượng khí nén. Chúng giúp kết nối hoặc ngắt kết nối đường ống một cách nhanh chóng và dễ dàng, không cần dụng cụ hỗ trợ.

• – Kết nối nhanh chóng: Được thiết kế để kết nối và ngắt kết nối các ống khí nén một cách nhanh chóng và dễ dàng mà không cần công cụ. Điều này giúp tiết kiệm thời gian và công sức trong quá trình lắp ráp hoặc bảo trì.
• – Cơ chế hoạt động: Thường sử dụng cơ chế khóa bằng lò xo hoặc cơ cấu chốt để giữ cho kết nối ổn định. Một số loại khớp nối còn có cơ chế tự động khóa khi cắm vào và mở khóa khi kéo ra.
• – Khả năng chịu áp lực: Được thiết kế để chịu được áp lực khí nén cao, với các chỉ số áp suất tối đa mà khớp nối có thể chịu đựng, đảm bảo hoạt động an toàn trong các điều kiện áp lực cao.
• – Chất liệu: Thường được làm từ các vật liệu bền bỉ như nhôm, đồng, thép không gỉ, hoặc nhựa kỹ thuật. Vật liệu này giúp đảm bảo độ bền, khả năng chịu áp lực và chống ăn mòn.
• – Có hai dạng khớp nối nhanh: Khớp nối nhanh khí nén và khớp nối nhanh khí nén tự động.
