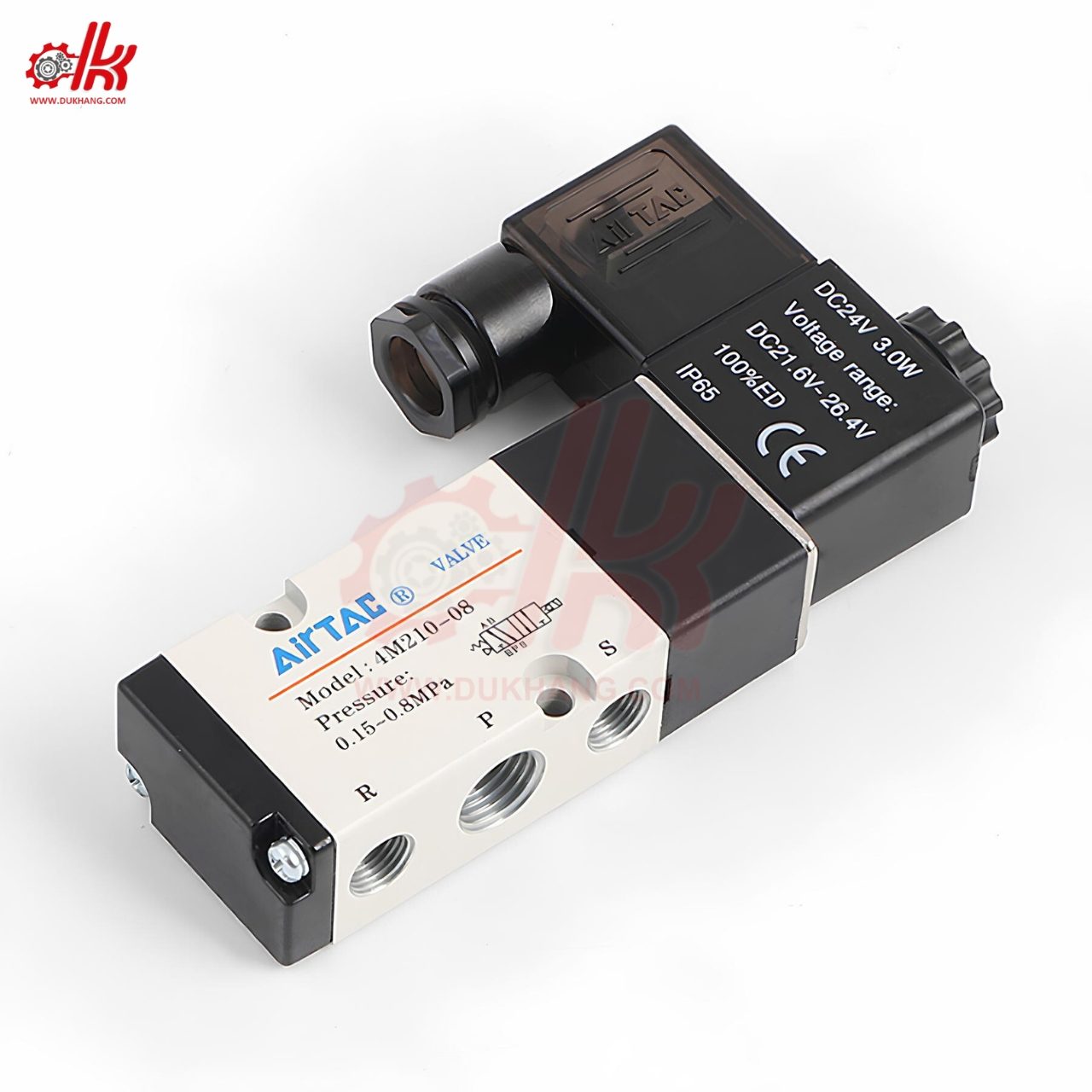

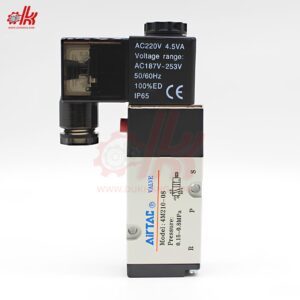

Van Điện Từ Khí Nén AIRTAC 4M

Giới Thiệu Về Van Điện Từ Khí Nén AIRTAC 4M

Van điện từ khí nén AIRTAC dòng 4M là dòng van mini thiết kế nhỏ gọn, chuyên dùng cho các hệ thống khí nén có không gian hạn chế nhưng vẫn yêu cầu hiệu suất làm việc cao và độ bền ổn định. Các model như 4M210, 4M310, 4M320 được tích hợp sẵn cuộn coil điện từ, có khả năng điều khiển luồng khí nhanh, chính xác và dễ lắp đặt trong nhiều ứng dụng công nghiệp hiện đại.

Đặc Điểm Nổi Bật Của Van Điện Từ Khí Nén AIRTAC 4M

• ✅ Kích thước nhỏ gọn – tiết kiệm không gian: Thiết kế tích hợp cuộn coil gắn sẵn, phù hợp các hệ thống tủ điện, cơ cấu robot, máy móc mini.
• ✅ Đa dạng kiểu kết nối và cổng khí: Các model có cổng khí ren tiêu chuẩn như PT3/8″, PT1/4″, dễ đấu nối với hệ thống ống khí sẵn có.
• ✅ Chất liệu bền bỉ – chống ăn mòn tốt: Thân van làm từ hợp kim nhôm, chống oxi hóa, làm việc tốt trong môi trường bụi ẩm.
• ✅ Phản hồi nhanh – hoạt động ổn định: Cuộn coil đóng/mở chỉ trong tích tắc, đảm bảo điều khiển luồng khí chính xác, hạn chế thất thoát khí nén.
• ✅ Sử dụng điện áp linh hoạt: Có sẵn các phiên bản sử dụng DC12V, DC24V, AC110V, AC220V, dễ dàng tích hợp vào tủ điện điều khiển tự động.

Tóm lại : Van điện từ khí nén AIRTAC 4M210 – 4M310 – 4M320 là giải pháp lý tưởng cho các hệ thống khí nén cần tính nhỏ gọn, hoạt động nhanh và hiệu quả ổn định. Dễ lắp đặt, dễ thay thế và vận hành bền bỉ, đây là dòng van đáng lựa chọn cho mọi kỹ sư và doanh nghiệp cần tự động hóa hệ thống sản xuất.

Ưu Điểm Của Van Điện Từ Khí Nén AIRTAC 4M

Van điện từ khí nén AIRTAC dòng 4M (bao gồm các model như 4M210, 4M310, 4M320) là dòng van mini tích hợp coil sẵn, được thiết kế tối ưu cho những ứng dụng yêu cầu không gian lắp đặt nhỏ nhưng vẫn đảm bảo hiệu năng mạnh mẽ và độ tin cậy cao. Dưới đây là những ưu điểm nổi bật của dòng van này:

1. Thiết Kế Nhỏ Gọn – Tối Ưu Không Gian

• ✔ Kiểu dáng tích hợp cuộn coil ngay trên thân giúp giảm diện tích lắp đặt đáng kể.
• ✔ Phù hợp cho các hệ thống tủ điện, robot mini, cơ cấu máy tự động có không gian hạn chế.

2. Phản Hồi Nhanh – Điều Khiển Chính Xác

• ✔ Cuộn coil điện từ hoạt động ổn định, tốc độ đóng/mở cực nhanh.
• ✔ Giúp điều hướng luồng khí nén tức thời, nâng cao hiệu suất hệ thống tự động hóa.

3. Đa Dạng Lựa Chọn Kiểu Van

• ✔ Kiểu van 5/2: Phù hợp với nhiều ứng dụng điều khiển khác nhau như chuyển động một chiều, hai chiều hoặc dừng giữa hành trình.
• ✔ Các model như 4M210, 4m310, 4m320 (5/2) đáp ứng đầy đủ yêu cầu kỹ thuật.

4. Chất Liệu Cao Cấp – Độ Bền Vượt Trội

• ✔ Thân van bằng hợp kim nhôm đúc, chịu áp suất tốt và chống ăn mòn cao.
• ✔ Phớt kín chất lượng cao giúp van vận hành êm ái, ít hao mòn, kéo dài tuổi thọ.

5. Dễ Dàng Tích Hợp Và Bảo Trì

• ✔ Kết nối ren khí tiêu chuẩn PT1/4″, PT3/8″ – dễ lắp với hệ thống có sẵn.
• ✔ Coil chuẩn DIN, dễ tháo lắp, dễ thay thế khi cần bảo dưỡng.

6. Linh Hoạt Về Nguồn Điện

• ✔ Có sẵn phiên bản dùng điện DC12V, DC24V, AC110V, AC220V, dễ dàng kết nối với các bộ điều khiển tự động như PLC, cảm biến, timer…

Tóm lại : Với những ưu điểm vượt trội như thiết kế nhỏ gọn, điều khiển nhanh, cấu tạo chắc chắn và dễ sử dụng, van điện từ khí nén AIRTAC dòng 4M là giải pháp lý tưởng cho các hệ thống tự động hóa quy mô vừa và nhỏ. Đặc biệt phù hợp trong các ngành như: đóng gói, robot, y tế, thực phẩm và cơ khí chính xác.

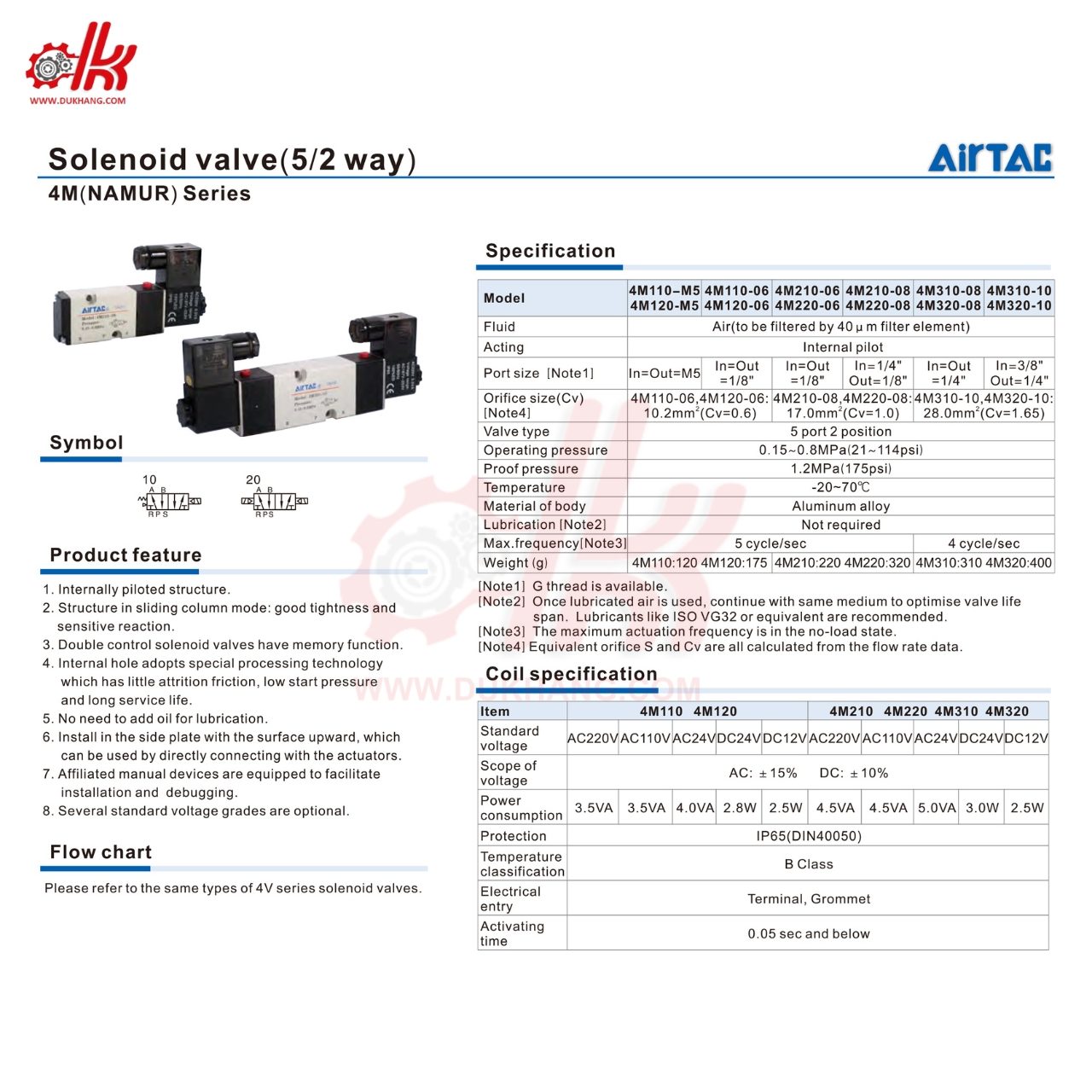

Thông Số Kỹ Thuật Của Van Điện Từ Khí Nén AIRTAC 4M

• Tên sản phẩm : Van Điện Từ Khí Nén AIRTAC 4M
• Kích thước ren : PT 1/4″, PT 3/8″
• Kiểu van : Van 5/2
• Áp suất hoạt động : Từ 0.15 – 0.8 MPa
• Nhiệt độ hoạt động : Từ -20 ~ 70 độ C
• Điện áp : DC12V, DC24V, AC110V, AC220V
• Chất liệu thân : Hợp kim nhôm
• Sử dụng cho : Khí nén
• Hãng sản xuất : AIRTAC (Đài Loan)
• Tình trạng : Mới 100%

Cấu Tạo Của Van Điện Từ Khí Nén AIRTAC 4M

Van điện từ khí nén AIRTAC dòng 4M (bao gồm các model như 4M210, 4M310, 4M320) là loại van điều khiển bằng điện tích hợp sẵn cuộn coil ngay trên thân van, có thiết kế gọn nhẹ nhưng vẫn đảm bảo đầy đủ các chức năng điều khiển dòng khí chính xác và ổn định. Dưới đây là các bộ phận chính cấu tạo nên van:

1. Cuộn Coil Điện Từ (Solenoid Coil)

• ● Coil được gắn liền trên thân van, đóng vai trò chính trong việc kích hoạt cơ cấu điều khiển khí.
• ● Hoạt động dựa trên nguyên lý điện từ – khi có dòng điện chạy qua, cuộn coil tạo ra từ trường để hút lõi van.
• ● Được bọc lớp nhựa chống bụi, chống nước, đạt tiêu chuẩn IP65.

2. Lõi Hút (Armature / Plunger)

• ● Là phần chuyển động nằm bên trong coil.
• ● Khi được hút lên, lõi làm thay đổi vị trí của piston điều hướng bên trong thân van, từ đó chuyển đổi luồng khí.
• ● Làm bằng thép từ tính, hoạt động ổn định trong nhiều chu kỳ liên tục.

3. Thân Van (Valve Body)

• ● Thân chính của van được làm từ hợp kim nhôm đúc, nhẹ và bền, chống ăn mòn tốt.
• ● Bên trong được gia công các khoang dẫn khí và rãnh điều hướng cho piston hoạt động mượt mà.
• ● Bên ngoài có các cổng ren khí tiêu chuẩn: P (cấp khí), A/B (làm việc), R/S (xả khí).

4. Piston Điều Hướng (Spool)

• ● Di chuyển giữa các khoang trong thân van để dẫn khí từ cổng cấp đến cổng ra theo trạng thái điều khiển.
• ● Piston có các rãnh dẫn và vòng đệm phớt làm kín giúp khí nén không bị rò rỉ trong quá trình làm việc.
• ● Thiết kế tối ưu cho chuyển động nhanh và chính xác.

5. Lò Xo Hồi Vị (Return Spring)

• ● Được lắp trong thân van, có tác dụng đưa piston trở về vị trí ban đầu khi ngắt nguồn điện.
• ● Giúp đảm bảo trạng thái an toàn cho hệ thống khi mất điện đột ngột.
• ● Nhập nội dung

6. Cổng Kết Nối Khí (Air Ports)

• ● Các cổng khí được bố trí theo sơ đồ chuẩn 5/2 hoặc 5/3 tùy theo model.
• ● Kích thước ren phổ biến: PT1/4″, PT3/8″, dễ dàng kết nối với các ống khí nén.
• ● Bố trí logic, thuận tiện cho việc lắp đặt vào hệ thống hiện hữu.

Tóm lại : Cấu tạo của van điện từ khí nén AIRTAC 4M mang đến sự tối ưu về cả kích thước, độ bền và hiệu năng vận hành. Thiết kế nhỏ gọn, cơ cấu bên trong chính xác và coil điện từ tích hợp sẵn giúp dòng van này trở thành lựa chọn hàng đầu trong các hệ thống khí nén tự động cần tiết kiệm không gian nhưng vẫn đảm bảo hiệu suất cao.

Chức Năng Của Van Điện Từ Khí Nén AIRTAC 4M

Van điện từ khí nén AIRTAC dòng 4M (gồm các model phổ biến như 4M210, 4M310, 4M320) là thiết bị chấp hành trung gian, có nhiệm vụ điều khiển dòng khí trong hệ thống khí nén một cách tự động thông qua tín hiệu điện. Với khả năng đóng/mở nhanh, chính xác và tích hợp cuộn coil gọn gàng, dòng van này thực hiện nhiều chức năng quan trọng trong hệ thống tự động hóa.

1. Chuyển Đổi Hướng Dòng Khí Nén

• ● Van hoạt động theo nguyên lý 5/2, cho phép dẫn khí từ cổng cấp (P) đến các cổng làm việc (A, B).
• ● Khi có tín hiệu điện, coil kích hoạt và điều khiển piston bên trong van để thay đổi hướng luồng khí.
• ● Giúp thiết bị chấp hành (như xi lanh khí nén) thực hiện các chuyển động tiến – lùi hoặc giữ ở vị trí trung gian.

2. Điều Khiển Các Thiết Bị Chuyển Động Tuyến Tính

• ● Kết hợp với xi lanh khí nén để thực hiện các thao tác như: đẩy – kéo, nhấn – nhả, gắp – hạ, kẹp – mở…
• ● Giúp tối ưu hóa các thao tác cơ học lặp đi lặp lại trong dây chuyền sản xuất, đóng gói, gắp linh kiện…

3. Tự Động Hóa Quá Trình Vận Hành Máy Móc

• ● Van nhận tín hiệu điều khiển từ PLC, cảm biến, relay hoặc nút nhấn…
• ● Tự động thực hiện thao tác đóng/mở khí theo logic lập trình sẵn – không cần can thiệp thủ công.
• ● Góp phần giảm nhân công và tăng độ chính xác cho quy trình sản xuất.

4. Duy Trì Trạng Thái An Toàn Khi Mất Tín Hiệu

• ● Nhờ lò xo hồi vị và cấu tạo piston, van có thể trở về trạng thái an toàn khi ngắt điện hoặc mất tín hiệu điều khiển.
• ● Đảm bảo hệ thống không bị rò rỉ khí hoặc xảy ra các chuyển động nguy hiểm không kiểm soát.

5. Phối Hợp Với Các Bộ Phận Khác Trong Hệ Thống Khí Nén

• ● Van điện từ AIRTAC 4M thường được dùng kết hợp với bộ lọc khí, bộ điều áp, cảm biến hành trình, timer…
• ● Tạo thành một chuỗi thiết bị khí nén thông minh, điều khiển hoàn toàn tự động và phản hồi tức thời.

Tóm lại : Van điện từ khí nén AIRTAC 4M đóng vai trò điều phối dòng khí chính xác, nhanh chóng và ổn định trong hệ thống tự động hóa. Dòng van này không chỉ giúp chuyển đổi chuyển động cơ học hiệu quả, mà còn đảm bảo tính an toàn và khả năng điều khiển linh hoạt trong nhiều ứng dụng thực tế như robot, đóng gói, điện tử, y tế, lắp ráp công nghiệp…

Ứng Dụng Của Van Điện Từ Khí Nén AIRTAC 4M

Van điện từ khí nén AIRTAC dòng 4M (các model như 4M210, 4M310, 4M320) với thiết kế nhỏ gọn, khả năng đóng/mở nhanh và tích hợp cuộn coil sẵn trên thân van, là thiết bị lý tưởng cho các hệ thống tự động hóa hiện đại. Dòng van này được ứng dụng rộng rãi trong nhiều lĩnh vực sản xuất và chế tạo nhờ sự linh hoạt và hiệu suất ổn định.

1. Tự Động Hóa Trong Ngành Cơ Khí – Chế Tạo Máy

• ✔ Điều khiển xi lanh khí nén trong các máy ép, máy dập, máy khoan tự động.
• ✔ Kết hợp với PLC để tạo ra các chuyển động lặp lại như đẩy – kéo, gắp – nhả.
• ✔ Phù hợp với các thiết bị cần tiết kiệm không gian lắp đặt.

2. Ngành Đóng Gói – Bao Bì – Thực Phẩm

• ✔ Điều khiển hệ thống bấm mép túi, kéo màng, ép nắp, đóng gói sản phẩm.
• ✔ Van có khả năng làm việc trong môi trường có độ ẩm cao, hạn chế nhiễm bụi nhờ chuẩn chống nước IP65.
• ✔ Đảm bảo thao tác nhanh, nhịp nhàng trong các dây chuyền đóng gói tốc độ cao.

3. Ứng Dụng Trong Các Hệ Thống Robot Mini – Tự Động Hóa Nhỏ

• ✔ Điều khiển tay gắp, cơ cấu nâng – hạ trong các module robot gọn nhẹ.
• ✔ Phù hợp với các tủ điện khí nén mini, robot để bàn, máy thử nghiệm tự động.
• ✔ Tăng tính linh hoạt cho robot trong không gian hẹp.

4. Dây Chuyền Sản Xuất Điện Tử – Y Tế – Dược Phẩm

• ✔ Đảm nhiệm các thao tác định vị, đóng mở kẹp, gạt sản phẩm…
• ✔ Được sử dụng trong các môi trường yêu cầu độ chính xác cao và tốc độ phản hồi nhanh.
• ✔ Dễ tích hợp vào hệ thống kiểm tra – phân loại tự động.

5. Ứng Dụng Trong Tủ Điều Khiển Khí Nén Trung Tâm

• ✔ Lắp trực tiếp vào thanh ray tủ điều khiển để phân phối khí nén đến nhiều vị trí khác nhau.
• ✔ Tích hợp dễ dàng với cảm biến, timer, relay… để điều khiển theo lập trình.
• ✔ Hạn chế sử dụng không gian, dễ bảo trì và thay thế.

Tóm lại : Van điện từ khí nén AIRTAC 4M là lựa chọn lý tưởng cho các hệ thống tự động hóa cần sự nhỏ gọn, phản hồi nhanh, vận hành ổn định và dễ tích hợp. Dòng van này đặc biệt phù hợp với các dây chuyền sản xuất hiện đại trong nhiều lĩnh vực như cơ khí, thực phẩm, điện tử, y tế và robot công nghiệp.

Những Lưu Ý Khi Sử Dụng Van Điện Từ Khí Nén AIRTAC 4M

Để đảm bảo van điện từ khí nén AIRTAC dòng 4M (bao gồm các model như 4M210, 4M310, 4M320) hoạt động ổn định, lâu dài và an toàn trong hệ thống khí nén tự động, người dùng cần chú ý đến một số điểm kỹ thuật quan trọng sau:

1. Sử Dụng Đúng Điện Áp Định Mức

• ● Chọn đúng loại điện áp: DC24V hoặc AC220V tùy theo phiên bản van.
• ● Tuyệt đối không cấp sai nguồn (ví dụ dùng AC cho van DC), tránh làm cháy coil điện từ.
• ● Nguồn điện nên ổn định, tránh sốc điện hoặc sụt áp khi khởi động nhiều thiết bị cùng lúc.

2. Dùng Khí Nén Sạch – Khô – Không Có Dầu

• ● Van chỉ hoạt động tốt với khí nén sạch, không chứa bụi, nước hay dầu nhớt.
• ● Cần lắp bộ lọc khí (AF), tách nước (AW), tra dầu (AL) trong hệ thống để bảo vệ tuổi thọ van.
• ● Khí bẩn có thể làm kẹt piston, hỏng phớt hoặc giảm độ kín khí.

3. Lắp Đặt Đúng Kỹ Thuật Và Đúng Chiều Khí

• ● Các cổng khí phải được kết nối theo đúng sơ đồ kỹ thuật: P – cấp khí, A/B – ra, R/S – xả.
• ● Đảm bảo van được cố định chắc chắn, tránh rung lắc hoặc lắp nghiêng gây sai lệch chuyển động.
• ● Không đặt van ở vị trí bị nước nhỏ trực tiếp hoặc nơi có nhiệt độ quá cao.

4. Bảo Trì Định Kỳ – Kiểm Tra Coil Và Ren Khí

• ● Thường xuyên kiểm tra tình trạng coil có bị nóng, rò điện hay phản hồi chậm.
• ● Kiểm tra các đầu nối ren khí có bị lỏng, rò rỉ hoặc xì khí hay không.
• ● Làm sạch bụi bám ở phần thân van, đặc biệt trong môi trường có nhiều bụi công nghiệp.

5. Không Hoạt Động Liên Tục Với Tần Suất Quá Cao

• ● Mặc dù van AIRTAC 4M có tốc độ phản hồi nhanh, nhưng nếu đóng/mở liên tục với tần suất quá cao trong thời gian dài có thể làm nóng coil, giảm tuổi thọ.
• ● Nếu ứng dụng yêu cầu tốc độ cao liên tục, nên chọn dòng van chuyên dùng cho tần suất cao.

6. Thay Coil Đúng Chủng Loại – Đúng Hãng

• ● Nếu coil bị hư hỏng, cần thay bằng coil chính hãng AIRTAC, cùng điện áp và chuẩn DIN.
• ● Coil không tương thích có thể gây quá nhiệt, rò điện hoặc kẹt lõi hút từ bên trong.

Tóm lại : Việc sử dụng đúng kỹ thuật và bảo trì định kỳ sẽ giúp van điện từ khí nén AIRTAC 4M phát huy tối đa hiệu quả làm việc, kéo dài tuổi thọ và hạn chế sự cố trong vận hành. Đây là điều kiện tiên quyết để hệ thống khí nén tự động hoạt động ổn định, liên tục và tiết kiệm chi phí sửa chữa.
